PE 文件格式

发表于 分类于 ， ， ，

记录逆向工程核心原理、加密解密、Windows PE 权威指南等书中对 PE 文件格式的部分描述，眼过千遍不如手过一遍，加强学习，同时作为备忘，初始对很多内容理解不够深刻且容易忘记，日后需多加复习和练习；

使用工具

  • OllyDbg 1.10原版，简称OD；
  • OD 汉化和插件均来自互联网；
  • WinHex来自互联网；
  • 文中特殊数字均是HEX，为了书写方便采用DEC；

PE 文件格式

PE 文件是 Windows 操作系统下的可执行文件格式；

是微软在 UNIX 平台的 COFF（Common Object File Format，通用对象文件格式）基础上制作而成的；

在 Win16 平台上，可执行文件格式是 NE；

在 Win32 平台上，可执行文件格式是 PE（Portable Executable File Format，可移植的执行体）；

PE 文件是指 32 位的可执行文件，也称为 PE32；

64 位的可执行文件称为 PE+ 或 PE32+，是 PE 文件的一种扩展形式，而不是 PE64；

Tips：⚠️ 为当前参数列表需重点关注

PE 文件种类

种类主扩展名
可执行系列EXE、SCR
库系列DLL、OCX、CPL、DRV
驱动程序系列SYS、VXD
对象文件系列OBJ

除 OBJ 文件之外的所有文件都是可执行的；

EXE 文件和 DLL 文件的区别完全是语义上的，它们使用完全相同的 PE 格式，唯一的区别就是用一个字段标识出这个文件是 EXE 还是 DLL；

DLL、SYS 文件等虽然不能直接在 Shell 中运行，但可以使用其它方法执行；

只有扩展名为 .DLL 的动态链接库才能被 Windows 操作系统自动加载；

如果文件有另外的扩展名，则必须明确地用 LoadLibrary 或 LoadLibraryEx 函数加载；

基本结构

PE 文件使用的是一个平面地址空间，所有代码和数据都合并在一起，组成一个很大的结构；

文件的内容被分割为不同的区块（Section，又称区段、节等）；

区块中包含代码或数据，各个区块按页边界对齐；

区块没有大小限制，是一个连续结构；

每个区块都有它自己在内存中的一套属性，如：是否包含代码、是否只读或可读/写等；

Windows 加载器（又称 PE 装载器）遍历 PE 文件并决定文件的哪一部分被映射，这种映射方式是将文件较高的偏移地址映射到较高的内存地址中；

磁盘文件一旦被载入内存，磁盘上的数据结构布局和内存中的数据结构布局就是一致的，但数据之间的相对位置可能会改变，某项的偏移地址可能区别于原始的偏移地址；

当 PE 文件通过 Windows 加载器载入内存后，内存中的版本称为模块（Module）；

映射文件的起始地址称为模块句柄（hModule），可以通过模块句柄访问内存中的其它数据结构，这个初始内存地址也称为基地址（ImageBase）；

基地址的值是由 PE 文件本身设定的，按照默认设置，用 Visual C++ 建立的 EXE 文件的基地址是 00400000，DLL 文件的基地址是 10000000；

从 DOS 头到节区头是 PE 头部分，称为 PE 头，下面的节区合称 PE 体；

文件中使用偏移（offset），内存中使用 VA（Virtual Address，虚拟地址）来表示位置；

文件加载到内存时，节区的大小、位置等会发生变化；

文件的内容一般可以分为代码（.text）、数据（.data）、资源（.src）节等，分别保存；

根据所用的不同开发工具与编译选项，节区的名称、大小、个数、存储的内容等都是不同的，它们按照不同的用途，分类保存到不同的节中；

各节区头定义了各节区在文件或内存中的大小、位置、属性等；

PE 头与各节区的尾部存在一个区域，称为 NULL 填充，也就是 PE 头与各节区以 NULL 分割；

计算机中，为了提高处理文件、内存、网络包的效率，使用“最小基本单位”这一概念，PE 文件也类似；

文件 / 内存中各节区的起始位置应该在各文件 / 内存的最小单位的倍数位置上，空白区域将用 NULL 填充；

VA & RVA

在 Windows 系统中，PE 文件将被系统加载器映射到内存中；

每个程序都有自己的虚拟空间，这个虚拟空间的内存地址称为虚拟地址（Virtual Address，VA）；

VA（Virtual Address，虚拟地址） 指的是进程虚拟内存的绝对地址；

RVA（Relative Virtual Address，相对虚拟地址）指的是从基准位置（ImageBase）开始的相对地址；

VA 与 RVA 之间的关系：虚拟地址（VA） = 相对虚拟地址（RVA） + 基地址（ImageBase）；

PE 头内部信息大多以 RVA 形式存在；

原因在于，PE 文件（主要是 DLL）加载到进程虚拟内存的特定位置时，该位置可能已经加载了其它 PE 文件（DLL）；

此时，必须通过重定位将其加载到其它空白的位置，若 PE 头信息使用的是 VA，则无法正常访问；

因此使用 RVA 来定位信息，即使发生了重定位，只要相对于基准位置的相对地址没有变化，就能正常访问到指定信息，不会出现任何问题；

32 位 Windows 系统中，各进程分配有 4GB 的虚拟内存，因此进程中 VA 值的范围是 00000000 ～ FFFFFFFF；

PE 头

PE 头由许多结构体组成；

DOS 头

每个 PE 文件都是以一个 DOS 程序开始的，有了它，一旦程序在 DOS 下执行，DOS 就能识别出这是一个有效的执行体，然后运行紧随 MZ Header 的 DOS stub（DOS 块）；

DOS stub（DOS 存根） 实际上是一个有效的 EXE，在不支持 PE 文件格式的操作系统中，它将简单的显示一个错误提示；

通常把 DOS MZ 头与 DOS stub 合并称为 DOS 头；

微软创建 PE 文件格式时，广泛使用的是 DOS 文件，考虑到 PE 文件对 DOS 文件的兼容性，在 PE 头的最前面添加了一个 IMAGE_DOS_HEADER 结构体，用来扩展已有的 DOS EXE 头；

IMAGE_DOS_HEADER 结构体的大小为 64 字节，在该结构体中必须知道 2 个重要的成员：

  • e_magic：DOS 签名（Signature，4D5A，对应的 ASCII 值是“MZ”），也称为 DOS MZ 头；
  • e_lfanew：指示 NT 头的偏移（根据不同文件拥有可变值），是真正的 PE 文件头的相对偏移（RVA）位置，占用 4 个字节，位于从文件开始偏移 3C 字节处；

所有 PE 文件在开始部分（e_magic）都有 DOS 签名（4D5A，“MZ”）；

一个名叫 Mark Zbikowski 的开发人员在微软设计了 DOS 可执行文件，MZ 取自其名字的首字母；

e_lfanew 值指向 NT 头所在位置（NT 头的名称为 IMAGE_NT_HEADERS）;

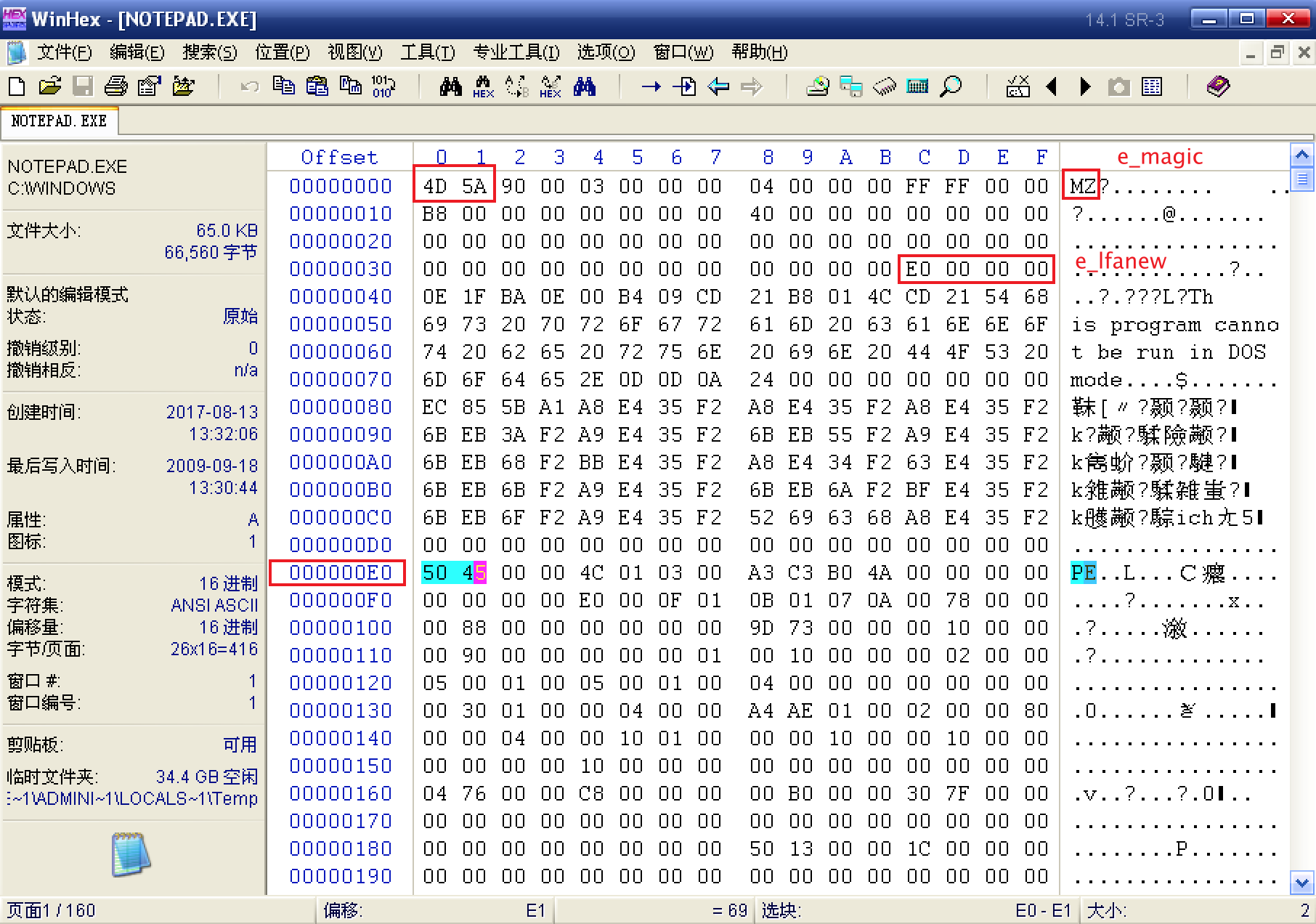

NOTEPAD.EXE 的 IMAGE_DOS_HEADER 结构体：

IMAGE_DOS_HEADER

文件开始的 2 个字节为 4D5A，e_lfanew 值为 000000E0（Intel x86 CPU，小端序标识法）；

DOS 存根

DOS 存根（stub）位于 DOS 头下方，是可选项，且大小不固定，也可以说：DOS MZ 头与 NT 头之间的数据就是 DOS 存根；

DOS 存根由代码与数据混合而成；

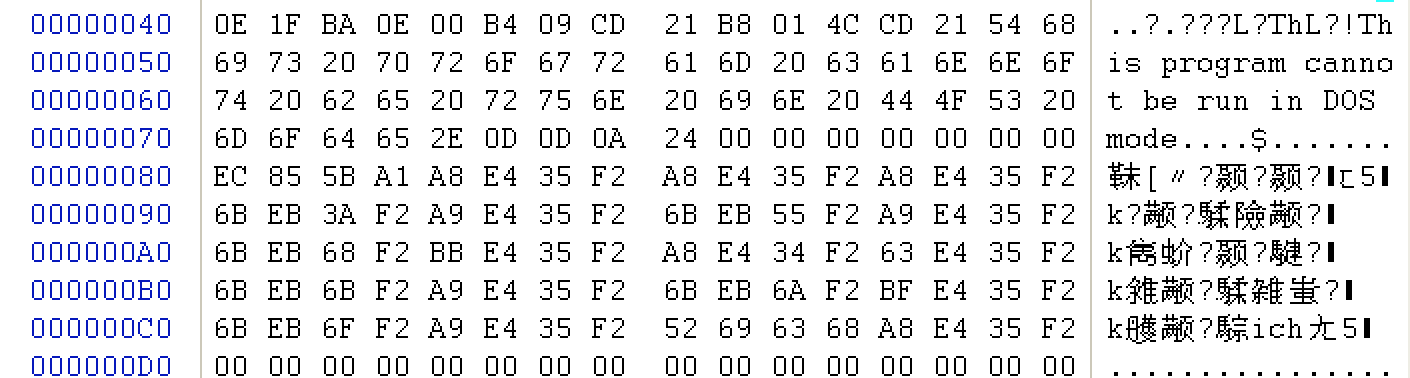

NOTEPAD.EXE 的 DOS 存根：

NOTEPAD.EXE 的 DOS 存根

NT 头（PE Header，PE 头）

NT 头的名称为 IMAGE_NT_HEADERS；

IMAGE_NT_HEADERS 结构体由 3 个成员组成，第一个成员为签名（Signature）结构体，其值为 50450000（PE00），另外两个成员分别为文件头（File Header）与可选头（Optional Header）结构体；

IMAGE_NT_HEADERS 结构体：

IMAGE_NT_HEADERS 结构体

IMAGE_NT_HEADERS 结构体的大小为 F8，相当大，通常，标准 PE 文件的 MAGE_NT_HEADERS 结构体由 4 个字节的签名标识符和 20 个字节的基本信息头（文件头）以及 216 个字节的扩展信息头（可选头）组成；

NT 头：文件头 IMAGE_FILE_HEADER

文件头是表现文件大致属性的 IMAGE_FILE_HEADER 结构体，该结构在微软官方文档中被称为标准通用对象文件格式（Common Object File Format，COFF）头；

IMAGE_FILE_HEADER 结构体的成员：

IMAGE_FILE_HEADER 结构体的成员

以下成员的前 4 个非常重要，若设置不正确，将导致文件无法正常运行：（偏移量基于 PE 文件头 （IMAGE_NT_HEADERS））

偏移量字段Size注释
4Machine ⚠️WORD运行平台
6NumberOfSections ⚠️WORDPE 中区块的数量
14SizeOfOptionalHeader ⚠️WORDIMAGE_OPTIONAL_HEADER 结构体的长度
16Characteristics ⚠️WORD文件属性
8TimeDateStampDWORD文件创建时间
CPointerToSymbolTableDWORD指向符号表
10NumberOfSymbolsDWORD符号表中符号的数量

  1. Machine：单字，每个 CPU 都拥有唯一的 Machine 码，兼容 32 位 Intel x86 芯片的 Machine 码为 14C，具体定义位于 winnt.h；

    几种典型的机器类型标志：

    含义标志常量符号
    适用于任何处理器0IMAGE_FILE_MACHINE_UNKNOWN
    Intel i386 处理器或后续兼容处理器14CIMAGE_FILE_MACHINE_I386
    x64 处理器8664IMAGE_FILE_MACHINE_AMD64
    MIPS 小尾处理器166IMAGE_FILE_MACHINE_R4000
    ARM 小尾处理器1C0IMAGE_FILE_MACHINE_ARM
    Power PC 小尾处理器1F0IMAGE_FILE_MACHINE_POWERPC

  2. NumberOfSections：单字，用来指出文件中存在的节区（Section）数量，该值一定要大于 0，且当定义的节区数量与实际数量不同时，将发生运行错误；

    如果想在 PE 中增加或删除节，必须变更此处的值；

  3. SizeOfOptionalHeader：单字，NT 头的最后一个成员为 IMAGE_OPTIONAL_HEADER 结构体（也就是扩展信息头），SizeOfOptionalHeader 成员用来指出扩展信息头的长度，表示数据的大小；

    Windows 的 PE 装载器需要查看 IMAGE_FILE_HEADER 的 SizeOfOptionalHeader 值，从而识别出 IMAGE_OPTIONAL_HEADER 结构体的大小；

    PE32+ 格式的文件中使用的是 IMAGE_OPTIONAL_HEADER64 结构体，而不是 IMAGE_OPTIONAL_HEADER32 结构体；

    IMAGE_OPTIONAL_HEADER64 与 IMAGE_OPTIONAL_HEADER32 两个结构体的尺寸不同，所以需要在 SizeOfOptionalHeader 成员中明确指出结构体的大小；

    IMAGE_OPTIONAL_HEADER 的大小依赖于当前 PE 文件是 32 位还是 64 位；

    对于 32 位 PE 文件，这个域通常是 00E0；
    对于 64 位 PE 文件，这个域通常是 00F0；

    用户可以自定义 SizeOfOptionalHeader 的值，不过需要注意两点：

    • 更改完成后，需要自行将文件中 IMAGE_OPTIONAL_HEADER32 的大小扩充为指定的值（一般以 0 填充）；
    • 扩充完成后，要维持文件中的对齐特性（保证每个节区的起始位置不变）；

  4. Characteristics：单字，用于标识文件的属性，文件是否为可运行的形态、是否为 DLL 文件等信息，具体定义位于 winnt.h；

    属性位字段的含义：

    特征值常量符号含义
    0001IMAGE_FILE_RELOCS_STRIPPED文件中不存在重定位信息
    0002IMAGE_FILE_EXECUTABLE_IMAGE文件可执行，如果为 0，一般是链接时出问题了 ⚠️
    0004IMAGE_FILE_LINE_NUMS_STRIPPED行号信息被移除
    0008IMAGE_FILE_LOCAL_SYMS_StRIPPED符号信息被移除
    0020IMAGE_FILE_LARGE_ADDRESS_AWARE应用程序可以处理超过 2GB 的地址
    0080IMAGE_FILE_BYTES_REVERSED_LO处理机的低位字节是相反的
    0100IMAGE_FILE_32BIT_MACHINE目标平台为 32 位机器
    0200IMAGE_FILE_DEBUG_STRIPPED.DBG 文件的调试信息被移除
    0400IMAGE_FILE_REMOVABLE_RUN_FROM_SWAP如果映像文件位于可移动介质中，则先复制到交换文件中再运行
    0800IMAGE_FILE_NET_RUN_FROM_SWAP如果映像文件位于网络中，则复制到交换文件后才运行
    1000IMAGE_FILE_SYSTEM系统文件
    2000IMAGE_FILE_DLL文件是 DLL ⚠️
    4000IMAGE_FILE_UP_SYSTEM_ONLY文件只能运行在单处理器上
    8000IMAGE_FILE_BYTES_REVERSED_HI处理机的高位字节是相反的

  5. TimeDateStamp：双字，用来记录编译器创建此文件的时间；

  6. PointerToSymbolTable：双字，COFF 符号表的文件偏移位置，若没有符号表存在，将此值设置为 0；

  7. NumberOfSymbols：双字，如果有符号表，它表示其中的符号数目；

NT 头：可选头 IMAGE_OPTIONAL_HEADER

IMAGE_OPTIONAL_HEADER 是 PE 头结构体中最大的；

可选头又分为两部分，前 10 个字段属于 COFF，用来加载和运行一个可执行文件，后 21 个字段则是通过链接器追加的，作为 PE 扩展部分，用于描述可执行文件的一些信息，供 PE 加载器加载使用；

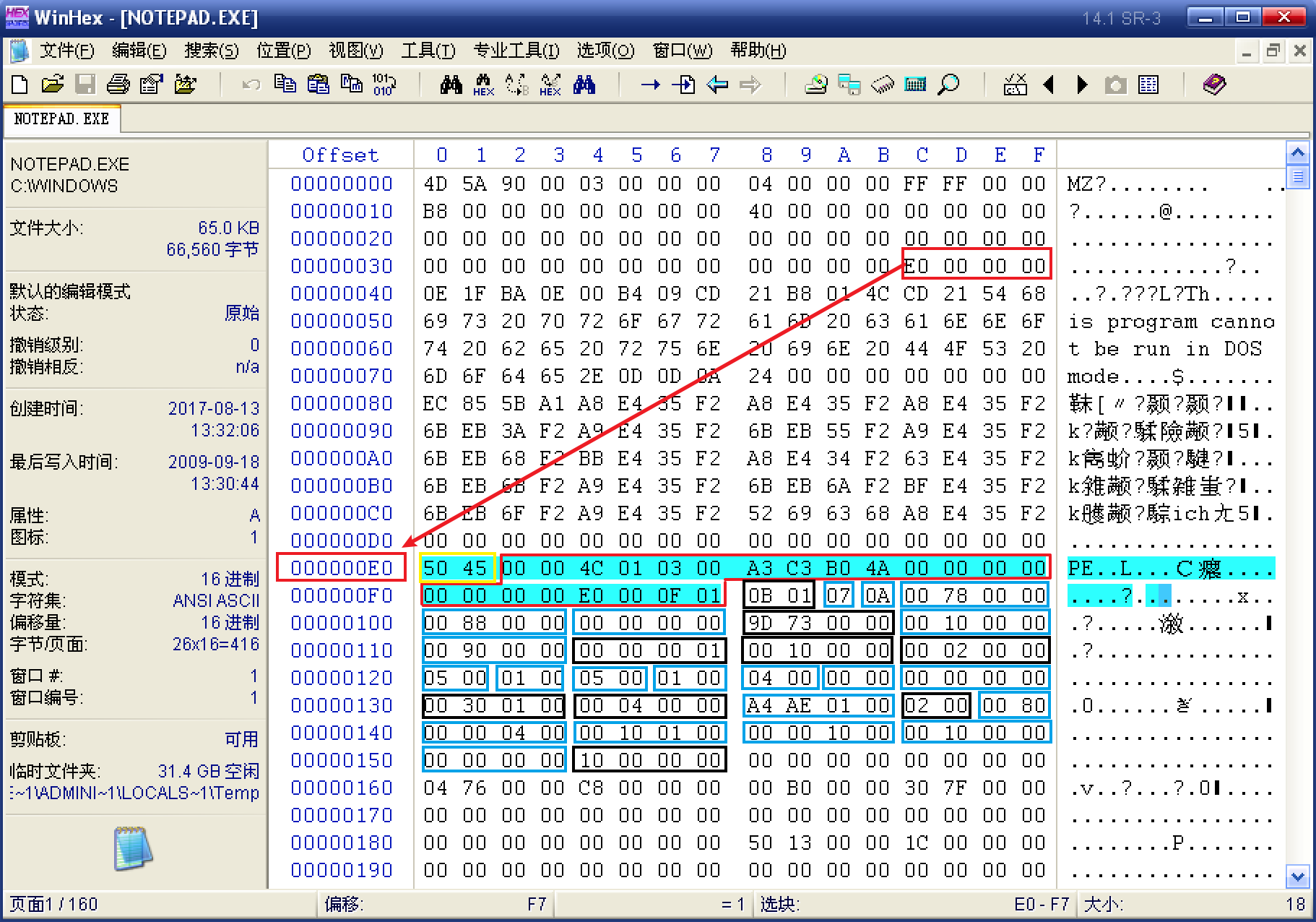

IMAGE_OPTIONAL_HEADER32

首先在 DOS 头中找到 PE 头（NT 头）的偏移量，然后黄色表示的是签名（IMAGE_NT_SIGNATURE）结构体，红色表示 IMAGE_FILE_HEADER 结构体，黑色和蓝色表示 IMAGE_OPTIONAL_HEADER32 结构体，其中，黑色为 IMAGE_OPTIONAL_HEADER32 结构体中需要重点关注的部分（DataDirectory 成员未标注）；

在 IMAGE_OPTIONAL_HEADER32 结构体中需要关注下列成员，这些成员是文件运行必需的，设置错误将导致文件无法正常运行：（偏移量基于 PE 文件头 （IMAGE_NT_HEADERS））

偏移量字段Size注释
18MagicWORD标志字
28AddressOfEntryPointDWORD程序执行入口 RVA
34ImageBaseDWORD程序默认载入基地址
38SetionAlignmentDWORD内存中区块的对齐值
3CFileAlignmentDWORD文件中区块的对齐值
50SizeOfImageDWORD内存中的整个 PE 映像尺寸
54SizeOfHeadersDWORD整个 PE 头的大小
5CSubsystemWORD文件子系统
74NumberOfRvaAndSizesDWORD数据目录表的项目数量
78DataDirectory数据目录表

  1. Magic：单字，为 IMAGE_OPTIONAL_HEADER32 结构体时，Magic 码为 10B；为 IMAGE_OPTIONAL_HEADER64 结构体时，Magic 码为 20B，文件为 ROM 映像时，Magic 码为 107；

  2. AddressOfEntryPoint：双字，持有 EP 的 RVA 值，该值指出程序最先执行的代码的起始地址，非常重要；

  3. ImageBase：双字，进程的虚拟内存范围是 00000000 ～ FFFFFFFF（32 位系统），PE 文件被加载到如此大的内存中时，ImageBase 指出文件的优先装载地址，而 ImageBase 就是文件在内存中的首选载入地址， 如果 PE 文件是在这个地址载入的，那么加载器将跳过应用基址重定位的步骤；

    • EXE、DLL 文件被装载到用户内存的 00000000 ～ 7FFFFFFF 中；

    • SYS 文件被装载到内核内存的 80000000 ～ FFFFFFFF 中；

    • 一般而言，使用开发工具创建的 EXE 文件，其默认 ImageBase 值为 00400000，DLL 文件的 ImageBase 值为 10000000；（可以指定为其它值）
      用户可以自定义 ImageBase 的值，但取值有限：

      • 取值不能超出边界，即取的值必须在进程地址空间中；
      • 该值必须是 64KB 的整数倍；

    • 执行 PE 文件时，PE 装载器先创建进程，再将文件载入内存，然后把 EIP 寄存器的值设置为 ImageBase + AddressOfEntryPoint；

      ImageBase + AddressOfEntryPoint

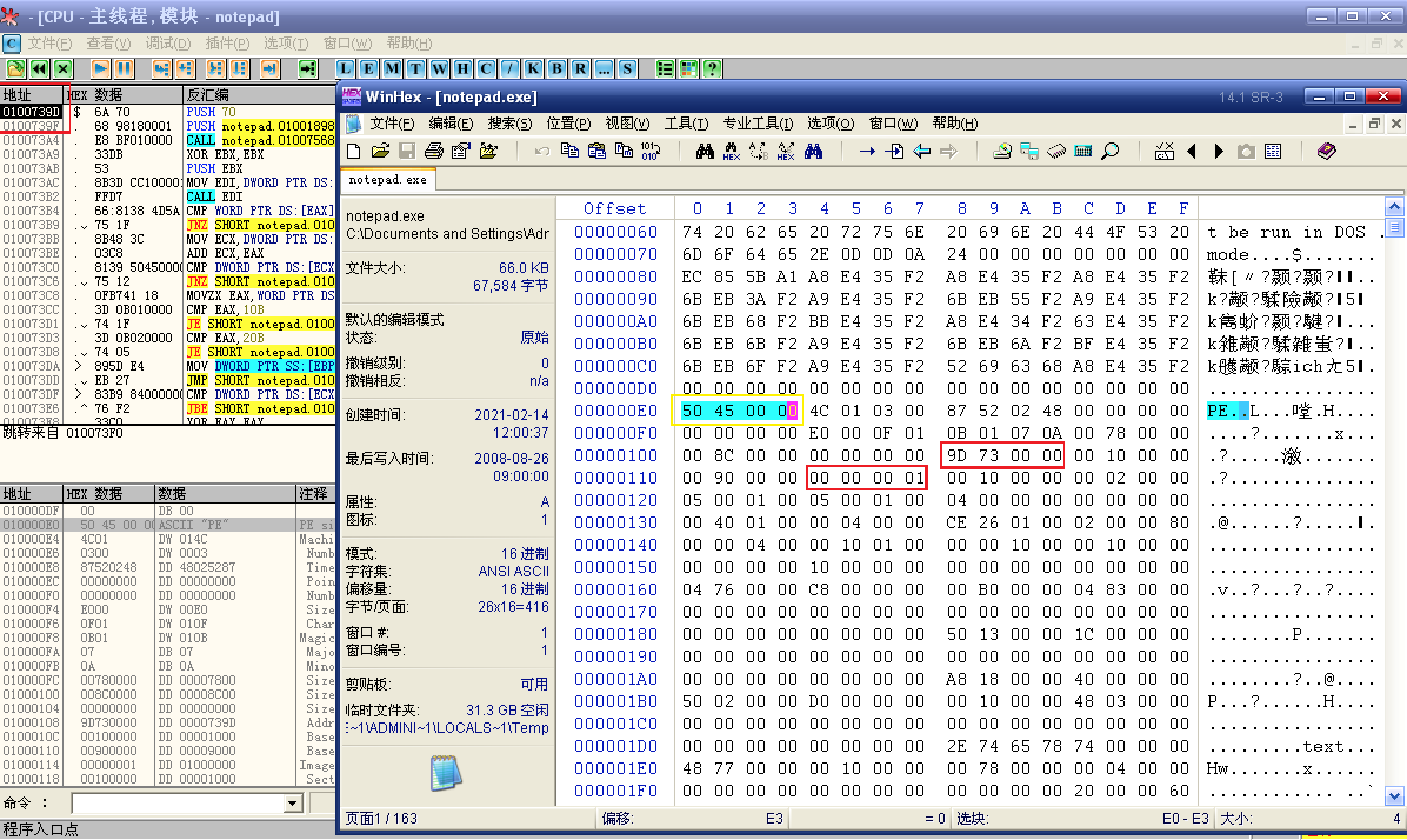

      如图所示，AddressOfEntryPoint 为 0000739D，ImageBase 为 01000000，则 EIP 的值（也就是 EP）为：0100739D；

      勘误：#### NT 头：可选头 IMAGE_OPTIONAL_HEADER 开始位置，图中的签名（IMAGE_NT_SIGNATURE）结构体标注错了，有发现的小伙伴吗？

  4. SetionAlignment / FileAlignment

    PE 体，也就是 PE 的 Body 部分划分为若干个节区，这些节区存储着不同类别的数据；

    SetionAlignment：双字，指定了节区在内存中的最小单位，每个节区被载入的地址必定是此字段指定数值的整数倍；

    SetionAlignment 默认的对齐尺寸是目标 CPU 的页尺寸，对于 32 位操作系统来说，这个值是 4KB（16 进制表示为 1000），对于 64 位操作系统来说，这个值是 8KB（16 进制表示为 2000）；

    FileAlignment：双字，指定了节区在磁盘文件中的最小单位，组成块的原始数据必须保证从本字段的倍数地址开始；

    通常情况下，Windows 会选择使用 512 字节（最大为 4KB）的簇大小（一个物理扇区的大小）来格式化分区，用 16 进制表示为 200，这就是常见的代码段、数据段等起始地址是 200 的倍数的原因；

    SetionAlignment 必须大于或等于 FileAlignment，如果 SetionAlignment 被定义为小于操作系统页的大小，则 SetionAlignment 和 FileAlignment 的值必须相等；

  5. SizeOfImage：双字，加载 PE 文件到内存时，SizeOfImage 指定了 PE 映像在虚拟内存中所占空间的大小；

    映像载入内存后的总尺寸，是指载入文件从 ImageBase 到最后一个块的大小，最后一个块根据其大小向上取整；

    一般而言，文件的大小与加载到内存中的大小是不同的（节区头中定义了各节装载的位置与占有内存的大小），SizeOfImage 可以比实际的值大，但不能比它小，且 SizeOfImage 必须是 SetionAlignment 的整数倍；

  6. SizeOfHeaders：双字，用来指出整个 PE 头的大小，该值必需是 FileAlignment 的整数倍；

    MS-DOS 头部、PE 文件头、节表的总尺寸，是按照文件对齐粒度对齐后的大小（含补足的 0）；

    第 1 节区所在位置与 SizeOfHeaders 距文件开始偏移的量相同；

  7. Subsystem：单字，用来区分系统驱动文件（*.sys）与普通的可执行文件（*.exe，*.dll）；

    一个标明可执行文件所期望的子系统（用户界面类型）的枚举值，这个值只对 EXE 重要；

    成员值如下：

    值常量符号说明
    0IMAGE_SUBSYSTEM_UNKNOWN未知的子系统
    1IMAGE_SUBSYSTEM_NATIVE设备驱动和 Native Windows 进程
    2IMAGE_SUBSYSTEM_WINDOWS_GUI图形接口子系统，Windows 图形用户界面
    3IMAGE_SUBSYSTEM_WINDOWS_CUI字符子系统，Windows 字符模式（控制台）
    7IMAGE_SUBSYSTEM_POSIX_CUIPOSIX 字符子系统 （控制台）
    9IMAGE_SUBSYSTEM_WINDOWS_CE_GUIWindows CE 图形界面
    10IMAGE_SUBSYSTEM_EFI_APPLICATION可扩展固件接口（EFI）应用程序
    11IMAGE_SUBSYSTEM_EFI_BOOT_SERVICE_DRIVER带引导服务的 EFI 驱动程序
    12IMAGE_SUBSYSTEM_EFI_RUNTIME_DRIVER带运行时服务的 EFI 驱动程序
    13IMAGE_SUBSYSTEM_EFI_ROMEFI ROM 映像
    14IMAGE_SUBSYSTEM_XBOXXBOX

  8. NumberOfRvaAndSizes：双字，用来指定 DataDirectory 数组的个数；

    数据目录表（DataDirectory）的项数，这个字段的值从 Windows NT 发布以来一直是 16（10），实际应用中可以取 2 ～ 16 的值；

    PE 装载器通过查看 NumberOfRvaAndSizes 的值来识别数组大小；

  9. DataDirectory：是由 IMAGE_DATA_DIRECTORY 结构体组成的数组，数组的每项都有被定义的值，指向输出表、输入表、资源块等数据；

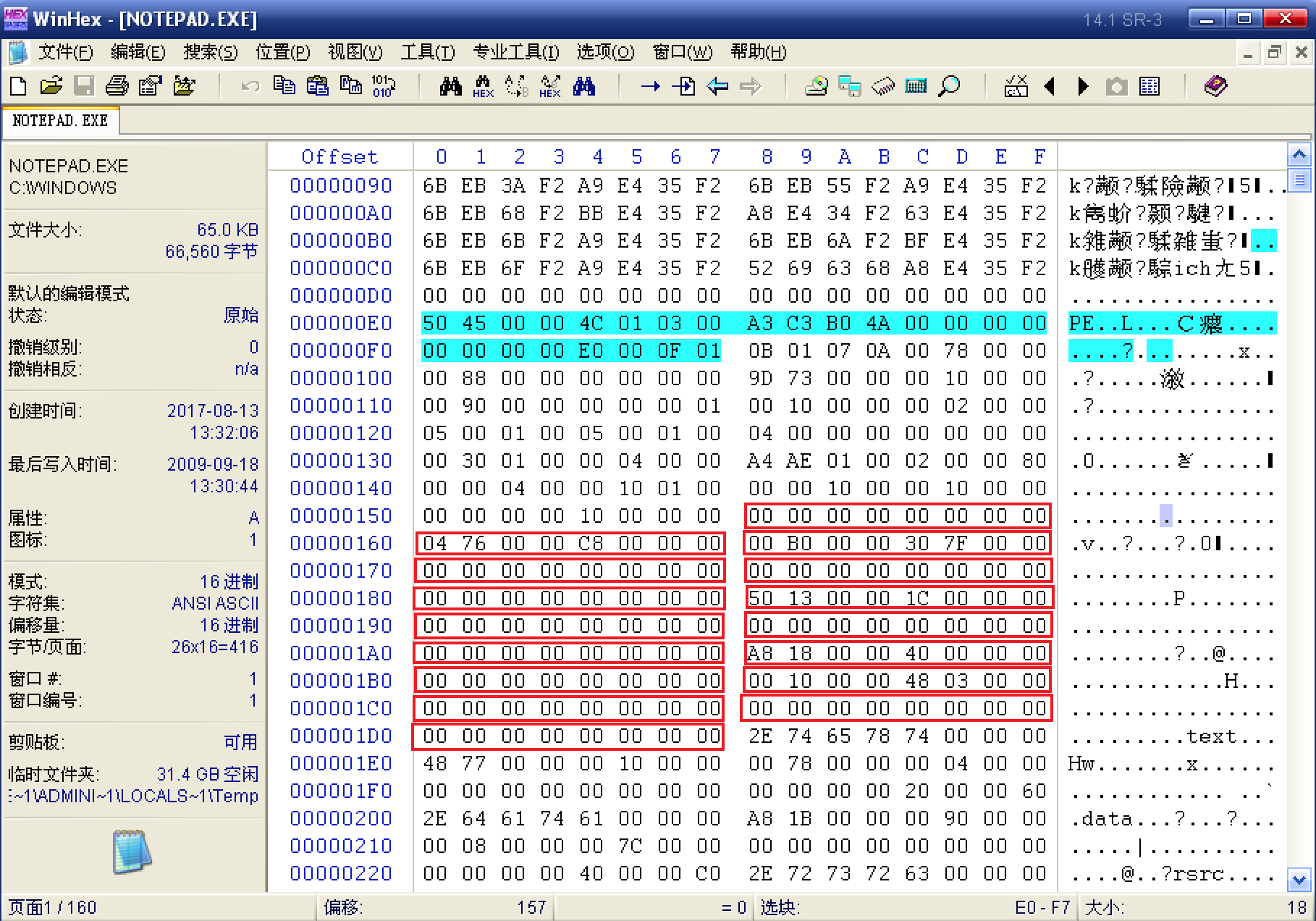

    DataDirectory

    数据目录表的每个成员占 8 个字节，分别指向相关的结构体，前 4 个字节表示地址，后 4 个字节表示大小，最后一个成员必须为 0；

    序号成员结构偏移量（PE / PE32+）描述
    0Export Table ⚠️IMAGE_DIRECTORY_ENTRY_EXPORT78 / 88导出表
    1Import Table ⚠️IMAGE_DIRECTORY_ENTRY_IMPORT80 / 90导入表
    2Resources Table ⚠️IMAGE_DIRECTORY_ENTRY_RESOURCE88 / 98资源表
    3Exception TableIMAGE_DIRECTORY_ENTRY_EXCEPTION90 / A0异常表
    4Security TableIMAGE_DIRECTORY_ENTRY_SECURITY98 / A8属性证书表
    5Base relocation TableIMAGE_DIRECTORY_ENTRY_BASERELOCA0 / B0基地址重定位表
    6DebugIMAGE_DIRECTORY_ENTRY_DEBUGA8 / B8调试信息表
    7CopyrightIMAGE_DIRECTORY_ENTRY_COPYRIGHTB0 / C0版权表
    8Global PtrIMAGE_DIRECTORY_ENTRY_GLOBALPTRB8 / C8全局指针表
    9Thread local storage (TLS) ⚠️IMAGE_DIRECTORY_ENTRY_TLSC0 / D0线程本地存储
    10Load configurationIMAGE_DIRECTORY_ENTRY_LOAD_CONFIGC8 / D8加载配置表
    11Bound ImportIMAGE_DIRECTORY_ENTRY_BOUND_IMPORTD0 / E0绑定导入表
    12Import Address Table (IAT) ⚠️IMAGE_DIRECTORY_ENTRY_IATD8 / E8导入函数地址表
    13Delay ImportIMAGE_DIRECTORY_ENTRY_DELAY_IMPORTE0 / F0延迟导入表
    14COM descriptorIMAGE_DIRECTORY_ENTRY_COM_DESCRIPTORE8 / F8
    15保留，必须为 0F0 / 100系统保留

    PE 文件在定位输出表、输入表和资源表等重要数据时，就是从 IMAGE_DATA_DIRECTORY 结构体开始的；

节区头 IMAGE_SECTION_HEADER 结构体数组

PE 文件中的 code（代码）、data（数据）、resource（资源）等按照属性分类存储在不同节区；

节区头中定义了各节区属性；

节区属性中有文件/内存的起始位置、大小、访问权限等；

不同内存属性的访问权限：

类别访问权限
code执行，读取权限
data非执行，读写权限
resource非执行，读取权限

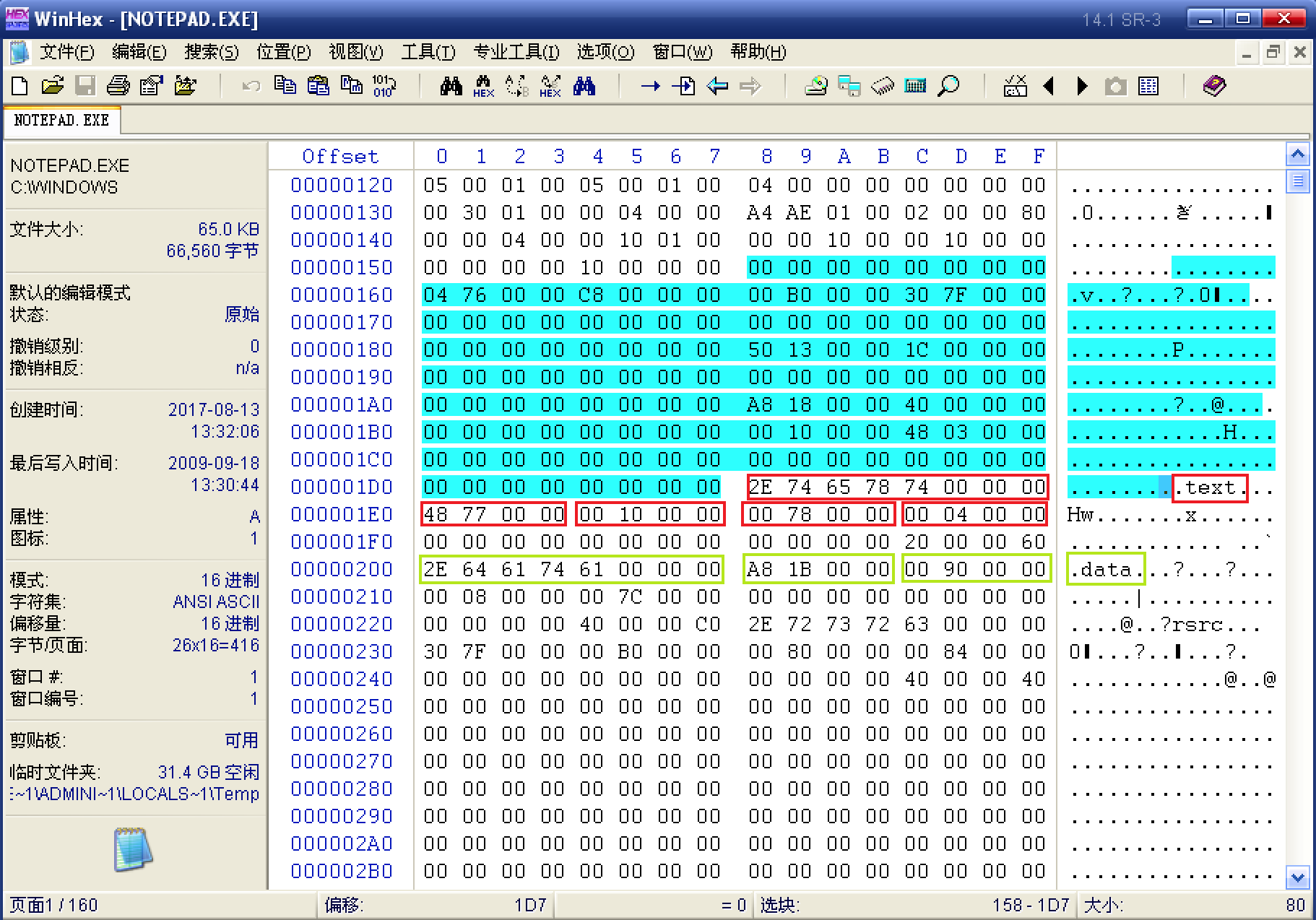

节区头是由 IMAGE_SECTION_HEADER 结构体组成的数组，每个结构体对应一个节区，每个结构体包含它所关联区块的信息，如位置、长度、属性等，该数组的数目由 IMAGE_NT_HEADERS.IMAGE_FILE_HEADER.NumberOfSections 指出，说人话就是：节区头中结构体的的数量由 PE 头中的可选头（扩展信息头）中的 NumberOfSections 指定；

IMAGE_SECTION_HEADER 结构体中的重要成员如下：偏移量基于节区头（当前 IMAGE_SECTION_HEADER 结构体）

偏移量项目含义
8VirtualSize内存中节区所占大小
0CVirtualAddress内存中节区起始位置（RVA）
10SizeOfRawData磁盘文件中节区所占大小
14PointerToRawData磁盘文件中节区起始位置
24Characteristics节区属性（bit OR）

  1. VirtualSize：双字，指出实际被使用的区块的大小，是在进行对齐处理前区块的实际大小；

  2. VirtualAddress：双字，该块装载到内存中的 RVA，这个地址是按照内存页对齐的，它的数值总是 SectionAlignment 的整数倍；

  3. SizeOfRawData：双字，该块在磁盘中所占的空间，在可执行文件中，该字段包含经 FileAlignment 调整的块的大小；

  4. PointerToRawData：双字，该块在磁盘文件中的偏移，程序经编译或汇编后生成原始数据，这个字段用于给出原始数据在文件中的偏移；

    如果程序装载自 PE 或 COFF 文件（而不是由操作系统载入的），这一字段将比 VirtualAddress 还重要，在这种情况下，必须完全使用线性映像的方法载入文件，所以需要在该偏移处找到块的数据，而不是 VirtualAddress 字段中的 RVA 地址；

  5. Characteristics：双字，块属性，该字段是一组指出块属性的标志，多个标志值求或即为 Characteristics 的值；

    Characteristics 的值由下列值组合而成：

    定义值说明
    IMAGE_SCN_CNT_CODE00000020包含代码，常与 10000000 一起设置
    IMAGE_SCN_CNT_INITIALIZED_DATA00000040该块包含已初始化的数据
    IMAGE_SCN_CNT_UNINITIALIZED_DATA00000080该块包含未初始化的数据
    IMAGE_SCN_MEM_DISCARDABLE02000000该块可被丢弃，因为它一旦被载入，进程就不再需要它了
    常见的可丢弃块是 .reloc（重定位块）
    IMAGE_SCN_MEM_SHARED10000000该块为共享块
    IMAGE_SCN_MEM_EXECUTE20000000该块可执行，通常当 00000020 标志被设置时，该标志也被设置
    IMAGE_SCN_MEM_READ40000000该块可读，可执行文件中的块总是设置该标志
    IMAGE_SCN_MEM_WRITE80000000该块可写，如果 PE 文件中没有设置该标志，装载程序就会将内存映像页标记为可读或可执行

VirtualAddress 与 PointerToRawData 不带有任何值，分别由定义在 IMAGE_OPTIONAL_HEADER32 中的 SectionAlignment 与 FileAlignment 确定；

VirtualSize 与 SizeOfRawData 一般具有不同的大小，即磁盘文件中节区的大小与加载到内存中的节区的大小是不同的；

如果 VirtualSize 的值大于 SizeOfRawData 的值，那么 SizeOfRawData 表示来自可执行文件初始化数据的大小，与 VirtualSize 相差的字节用 0 填充；

最后，PE 规范未明确规定节区的 Name，所以可以向其中放入任何值，甚至可以填充 NULL 值，因此，节区的 Name 字段仅供参考，不能保证其百分百的用作某种信息，说人话就是：节区的名字不可信；

RVA to RAW

PE 文件加载到内存时，每个节区都要能准确完成内存地址与文件偏移间的映射，这种映射一般称为 RVA to RAW；

方法如下：

  1. 查找 RVA 所在节区；

  2. 使用简单的公式计算文件偏移（RAW）

    根据 IMAGE_SECTION_HEADER 结构体，换算公式如下：

    1
    2
    RAW - PointerToRawData = RVA - VirtualAddress
                      RAW = RVA - VirtualAddress + PointerToRawData

IAT（Import Address Table，导入地址表）

在 PE 文件内有一组数据结构，它们分别对应于被输入的 DLL，每一个这样的结构体都给出了被输入的 DLL 的名称并指向一组函数指针，这组函数指针称为输入地址表（IAT）；

每一个被引入的 API 在 IAT 里都有保留的位置，在那里它将被 Windows 加载器写入输入函数的地址，也就是调用位置；

一旦模块被载入，IAT 中将包含所要输入函数的地址；

把所有输入函数放在 IAT 中，这样，无论代码中用一个输入函数多少次，都会通过 IAT 中的同一个函数指针来完成；

16 位的 DOS 时代不存在 DLL 这一概念，只有“库”一说，比如在 C 语言中使用 printf() 函数时，编译器会从 C 语言库中读取相应函数的二进制代码，然后插入应用程序的源代码中，也就是说，可执行文件中包含着 printf() 函数的二进制代码；

Windows 系统支持多任务，如果同时运行多个程序，而每个程序包含相同的库，将造成严重的内存浪费和磁盘浪费，因此，Windows 引入了 DLL 这一概念，描述如下：

  1. 不要把库包含到程序中，单独组成 DLL 文件，需要时调用即可；
  2. 内存映射技术使加载后的 DLL 代码、资源在多个进程中实现共享；
  3. 更新库时，只要替换相关的 DLL 文件即可，简单易行；

加载 DLL 的方式有两种：

  1. “显式链接”（Explicit Linking），程序使用 DLL 时加载，使用完毕后释放内存，必须确定目标 DLL 已经被加载，然后才寻找 API 的地址，这几乎总是通过调用 LoadLibrary 和 GetProcAddress 完成的；
  2. “隐式链接”（Implicit Linking），程序开始时即同时加载 DLL，程序终止时再释放占用的内存，Windows 加载器保证 PE 文件所需的任何附加的 DLL 都被载入，调用 LoadLibrary 和 GetProcAddress 的过程由 Windows 加载器完成；

IAT 提供的机制与隐式链接有关；

大多程序在调用 API 时，都并非直接调用，而是通过获取指定地址处的值来实现调用，为什么不直接调用呢？

这是由于，程序的制作者编译程序时，无法确定程序的运行环境（XP、Vista、7、10）、语言（ENG、CHS、JPN、KOR）、服务包（Service Pack），不同环境中，使用的 DLL 版本各不相同，指定的 API 的实际位置也会不同；

为了确保能在所有环境中都能正常调用 API，编译器准备并记录要保存 API 的实际地址，执行文件时，PE 装载器会将 API 的地址写入到这个实际地址；

编译器不使用直接指令调用 API 的另一个原因在于 DLL 重定向。

DLL 文件的 ImageBase 值一般为 10000000，比如程序使用了 a.dll 和 b.dll，PE 装载器先将 a.dll 装载到内存的 10000000 处，然后尝试将 b.dll 也装载到该处，但由于该地址已经装载了 a.dll，所以，PE 装载器会查找其它空白的内存空间，然后将 b.dll 装载进去，这就是 DLL 重定向，这就使得无法对实际地址进行硬编码；

还有一个原因在于：PE 头中表示地址时使用 RVA，而不是 VA；

实际操作中，无法保证 DLL 一定会被加载到 PE 头指定的 ImageBase 处，但是 EXE 文件（生成进程的主体）却能准确的加载到自身的 ImageBase 中，这是因为它拥有自己的虚拟空间；

输入函数的调用

输入函数就是被程序调用但其执行代码不在程序中的函数，这些函数的代码位于相关的 DLL 中，在调用程序中只保留相关的函数信息，如函数名、DLL 文件名等；

对磁盘上的 PE 文件来说，它无法得知这些输入函数在内存中的地址；

只有当 PE 文件载入内存后，Windows 加载器才会将相关 DLL 载入，并将调用输入函数的指令和函数实际所处的地址联系起来；

当应用程序调用一个 DLL 的代码和数据时，它正在被隐式链接到 DLL，这个过程完全由 Windows 加载器完成；

IMAGE_IMPORT_DESCRIPTOR 导入表描述符

IMAGE_IMPORT_DESCRIPTOR 结构体中记录着 PE 文件要倒入哪些库文件；

可执行文件使用来自其它 DLL 的代码或数据的动作称为输入（import）；

当 PE 文件被载入时，Windows 加载器的工作之一就是定位所有被输入的函数和数据，并让正在载入的文件可以使用这些地址，这个过程是通过 PE 文件的输入表（Import Table，简称“IT”，也称导入表）完成的；

输入表中保存的是函数名和其驻留的 DLL 名等动态链接库所需的信息；

在 PE 文件头的可选映像头中，数据目录表的第 2 个成员指向输入表，即 IMAGE_NT_HEADERS.IMAGE_OPTIONAL_HEADER.DataDirectory[1]，也就是 IMAGE_DIRECTORY_ENTRY_IMPORT；

输入表（数组）以 IMAGE_IMPORT_DESCRIPTOR（IID） 结构体开始，每个被 PE 文件隐式链接的 DLL 都有一个 IID，这个数组中，没有字段指出该结构体数组的项数，但它的最后一个单元是 NULL，由此可以计算出该数组的项数；

执行一个普通程序时，往往需要导入多个库，导入多少个库就存在多少个 IID 结构体，这些结构体形成了数组，且结构体数组最后以 NULL 结构体结尾；

IMAGE_IMPORT_DESCRIPTOR 结构体的成员：

项目含义
OriginalFirstThunk（Characteristics）⚠️INT 的地址（RVA）
TimeDateStamp一个 32 位的时间标志，可忽略
ForwarderChain第 1 个被转向的 API 的索引，一般为 0
Name ⚠️库名称字符串的地址（RVA）
FirstThunk ⚠️IAT 的地址（RVA）

INT：输入名称表（Import Name Table）；

IAT：输入地址表（Import Address Table）；

  1. OriginalFirstThunk（INT）：双字，包含指向输入名称表（INT）的 RVA；
    INT 是一个包含导入函数信息（Ordinal，Name）的结构体指针数组，只有获得了这些信息，才能在加载到进程内存的库中准确求得相应函数的起始地址；
    INT 是一个 IMAGE_THUNK_DATA 结构的数组，数组中的每个 IMAGE_THUNK_DATA 结构都指向 IMAGE_IMPORT_BY_NAME 结构，数组尾部以 NULL 结束，即数组以一个内容为 0 的 IMAGE_THUNK_DATA 结构体结束；
  2. TimeDateStamp：双字，一个 32 位的时间标志，可忽略；
  3. ForwarderChain：双字，这是第 1 个被转向的 API 的索引，一般为 0，在程序中引用一个 DLL 中的 API，而这个 API 又在引用其它 DLL 的 API 时使用；
  4. Name：双字，DLL 名字的指针，是一个以 “00” 结尾的 ASCII 字符的 RVA 地址，该字符包含输入 DLL 的名称；
    Name 是一个字符串指针，它指向导入函数所属的库文件的名称；
  5. FirstThunk（IAT）：双字，包含指向输入地址表（IAT）的 RVA；

OriginalFirstThunk 与 FirstThunk 相似，它们分别指向两个本质上相同的数组 IMAGE_THUNK_DATA 结构；

两个数组中都有 IMAGE_THUNK_DATA 结构类型的元素，它是一个指针大小的联合（union）；

每个 IMAGE_THUNK_DATA 元素对应于一个从可执行文件输入的函数；

两个数组的结束都是由一个值为 0 的 IMAGE_THUNK_DATA 元素表示；

IMAGE_THUNK_DATA 结构实际上是一个双字，该结构在不同时刻有不同的含义，定义如下：

1
2
3
4
5
6
7
8
IMAGE_THUNK_DATA STRUCT
    union ul
        ForwarderString     DWORD   ?       ; 指向一个转向者字符串的 RVA
        Function            DWORD   ?       ; 被输入的函数的内存地址
        Ordinal             DWORD   ?       ; 被输入的 API 的序数值
        AddressOfData       DWORD   ?       ; 指向 IMAGE_IMPORT_BY_NAME
    ends
IMAGE_THUNK_DATA ENDS

当 IMAGE_THUNK_DATA 值的最高位（双字的最高位）为 1 时，表示函数以序号方式输入，这时低 31 位（或者 64 位可执行文件的低 63 位）被看成一个函数序号；

当 IMAGE_THUNK_DATA 值的最高位（双字的最高位）为 0 时，表示函数以字符串类型的函数名方式输入，这时双字的值是一个 RVA，指向一个 IMAGE_IMPORT_BY_NAME 结构；

IMAGE_IMPORT_BY_NAME 结构仅有 1 个字大小，存储了一个输入函数的相关信息，定义如下：

1
2
3
4
IMAGE_IMPORT_BY_NAME STRUCT
    Hint     WORD   ?      ; 函数编号
    Name     BYTE   ?      ; 表示函数名称的字符串
IMAGE_IMPORT_BY_NAME ENDS
  1. Hint：本函数在其所驻留 DLL 的输入表中的序号，该域被 PE 装载器用来在 DLL 的输出表里快速查询函数；
    该值不是必需的，一些链接器将它设为 0；
  2. Name：含有输入函数的函数名，函数名是一个 ASCII 字符串，以 NULL 结尾；
    这里虽然将 Name 的大小以字节为单位进行定义，但其实它是一个可变尺寸域，由于没有更好的表示方式，只好在定义中写成 BYTE；

PE 装载器把导入函数输入至 IAT 的顺序：

1
2
3
4
5
6
7
8
1. 读取 IID 的 Name 成员，获取库名称字符串；
2. 装载相应库：LoadLibrary("库名称.dll")
3. 读取 IID 的 OriginalFirstThunk 成员，获取 INT 地址；
4. 逐一读取 INT 数组中的值，获取相应的 IMAGE_IMPORT_BY_NAME（RVA）；
5. 使用 IMAGE_IMPORT_BY_NAME 的 Hint 项或 Name 项，获取相应函数的起始位置；
6. 读取 IID 的 FirstThunk 成员，获得 IAT 地址；
7. 将上面获得的函数地址输入相应 IAT 数组中；
8. 重复以上步骤 4～7，直到 INT 表结束（遇到 NULL）；

以 NOTEPAD.EXE 为例，梳理思路，强化学习

  1. 在 PE 文件头的可选映像头中，数据目录表的第 2 个成员指向输入表；

  2. 数据目录表是 IMAGE_DIRECTORY_ENTRY_IMPORT，位于 IMAGE_OPTIONAL_HEADER32.DataDirectory[1]；

  3. 而 IMAGE_OPTIONAL_HEADER32 位于 IMAGE_NT_HEADERS，也就是 PE 头；

  4. 使用 WinHex 打开 NOTEPAD.EXE，找到 PE 头的偏移位置（位于从文件开始偏移 3C 字节处）；

    PE头的偏移位置

  5. 找到 PE 头后，IMAGE_OPTIONAL_HEADER32 是其的第 3 个成员，所以，直接定位到第 3 个成员，然后找到 DataDirectory：

    IMAGE_DIRECTORY_ENTRY_IMPORT

    绿色是 IMAGE_NT_SIGNATURE；

    黄色是 IMAGE_FILE_HEADER；

    蓝色是 IMAGE_OPTIONAL_HEADER32 的其它成员，从 158 位置开始，是 DataDirectory 数组成员，也就是数据目录表成员，最后的红色则表示 DataDirectory[1]；

    数据目录表的每个成员占 8 个字节，分别指向相关的结构体，前 4 个字节表示地址，后 4 个字节表示大小；

    所以在这里，IMAGE_DIRECTORY_ENTRY_IMPORT 的相对虚拟地址是7604;

  6. 由于得到的地址是 RVA，所以还需要转换为 RAW，先来看看 RAW 的计算公式：RAW = RVA - VirtualAddress + PointerToRawData，这其中的 RVA 是已知的，也就是 7604，而 VirtualAddress 和 PointerToRawData 如何得知呢？

    VirtualAddress 和 PointerToRawData 位于 IMAGE_SECTION_HEADER 结构体；

    IMAGE_SECTION_HEADER 结构体在 PE 头的下方，所以 DataDirectory 数组之后就是 IMAGE_SECTION_HEADER 结构体，也就是 节区表（区块表）；

    节区表（区块表）

    图中选中部分是 DataDirectory 数组；

    红色是第 1 个节区的部分参数，第 3 个参数说明，此节区（.text）在内存中的起始位置（VirtualAddress）是 00001000，第 5 个参数说明，此节区在磁盘文件中的偏移（PointerToRawData）是 00000400；

    绿色是第 2 个节区的部分参数，第 3 个参数说明，此节区（.data）在内存中的起始位置（VirtualAddress）是 00009000，这里为什么要看第 2 节区的 VirtualAddress 呢？因为确定了第 2 节区的起始位置，也就确定了第 1 节区的结束位置，也就是范围，很显然，1000 < 7604 < 9000，位于第 1 节区（.text）；

    根据公式计算，第 1 节区的 RAW = 7604 - 1000 + 400，结果是6A04；

  7. 既然已知第 1 节区的 RAW，按下ALT + G或者菜单栏选择位置 >> 转到偏移位置：

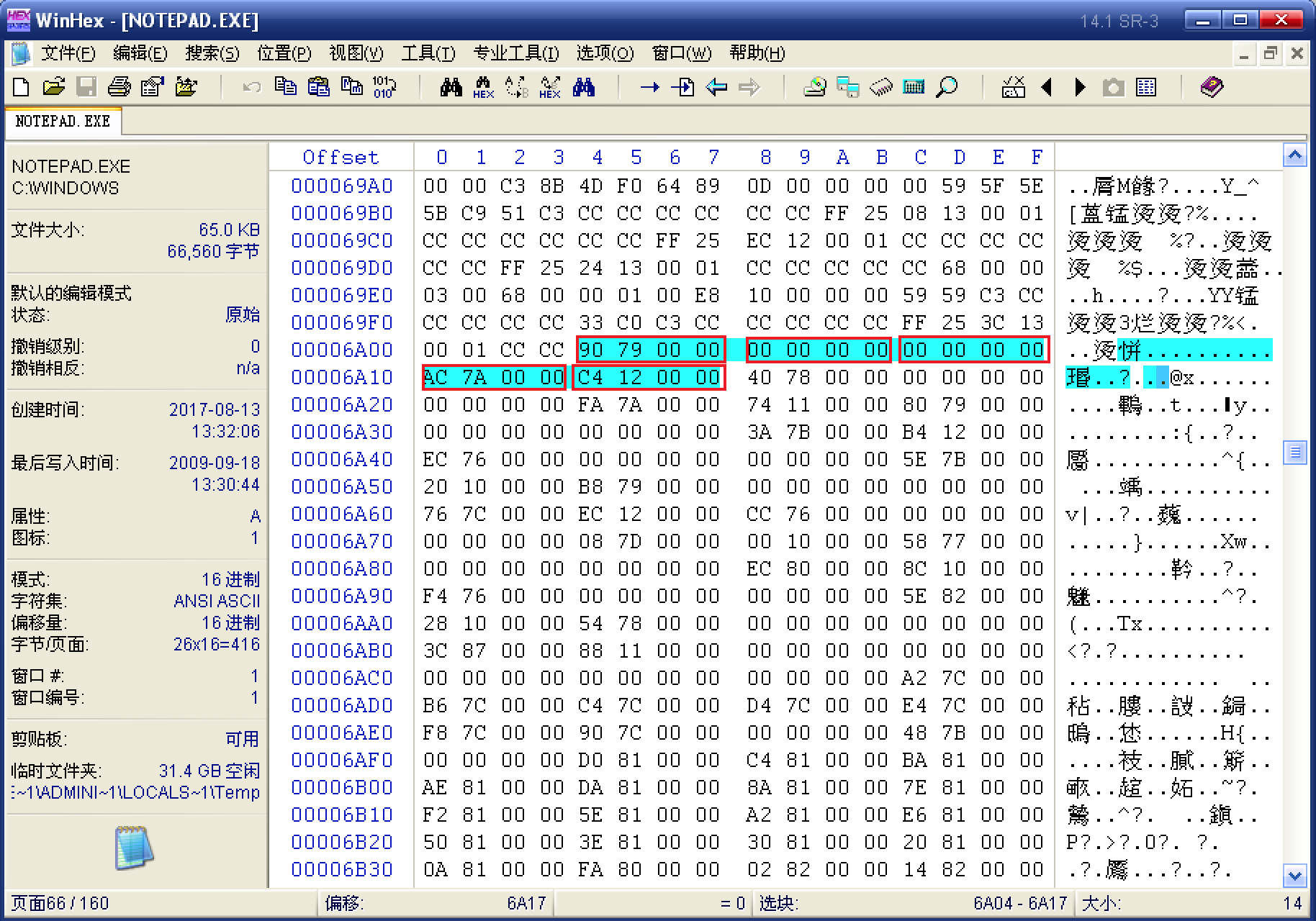

    第 1 节区的 RAW

    图中所示就是第 1 节区 IID，共有 5 个成员，分别来看一下：

    • 第 1 个成员是 OriginalFirstThunk：INT 的地址（RVA）；根据计算，其 RAW 是6D90；

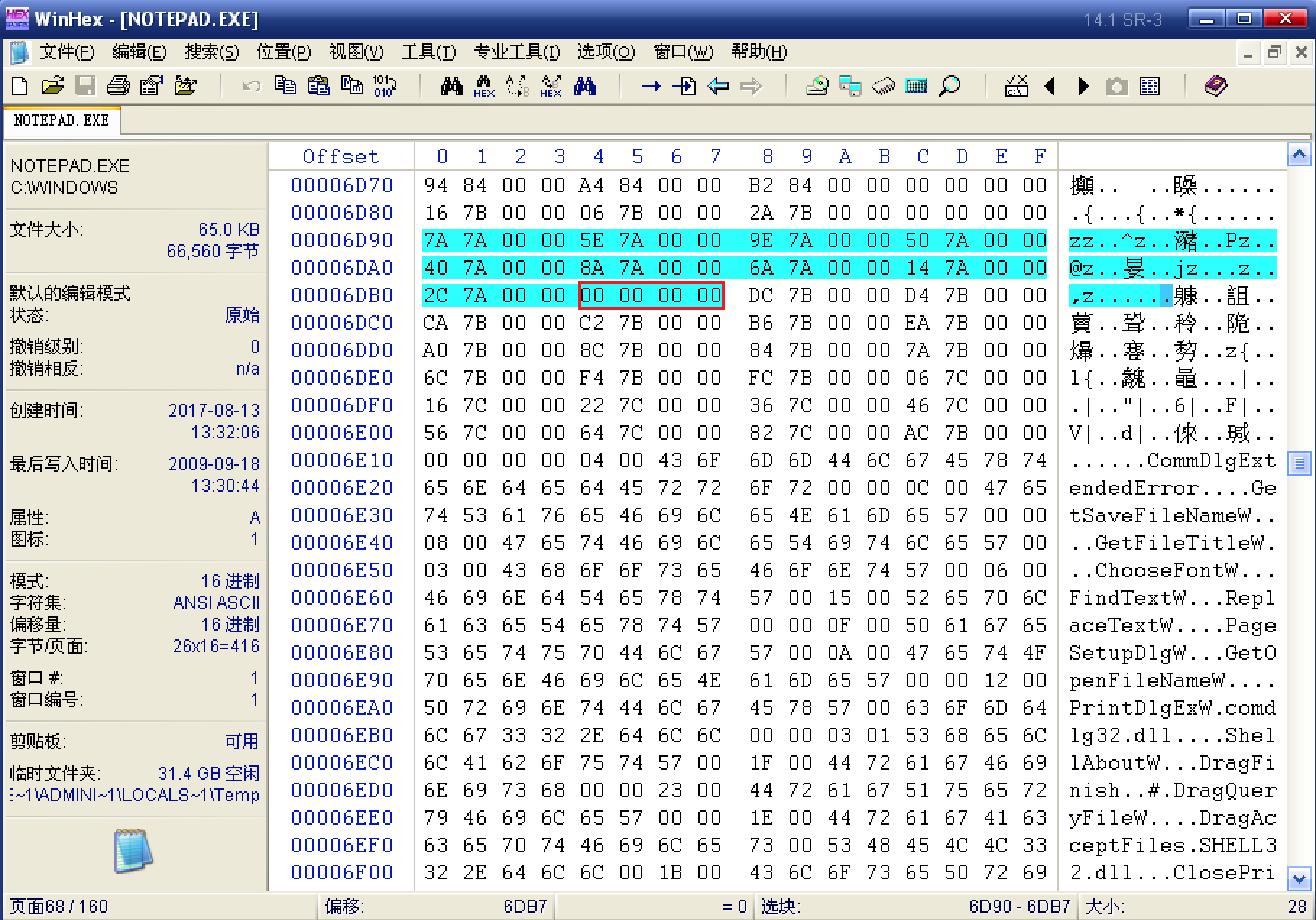

      OriginalFirstThunk

      跳转到6D90可以看到输入名称表数组，最后一个单元为 NULL，跟随第 1 个成员，查看其名称，RVA：7A7A -> RAW：6E7A

      跟随第 1 个成员

      初始的 2 个字节为 Ordinal，是库中函数的固有编号，Ordinal 后面是导入函数的名称字符串PageSetupDlgW（末尾以 Terminating NULL[‘\0’]结尾）；

    • 第 2 个成员是 TimeDateStamp，由于这里的值为 0，故忽略；

    • 第 3 个成员是 ForwarderChain，其值也为 0，忽略；

    • 第 4 个成员是 Name：DLL 名字的指针；RVA：7AAC -> RAW：6EAC；

      DLL 名字的指针

      可以看到，包含PageSetupDlgW的库文件是comdlg32.dll；

    • 第 5 个成员是 FirstThunk（IAT）：包含指向输入地址表（IAT）的 RVA；RVA：12C4 -> RAW：6C4；

      FirstThunk（IAT）

      选中区域即为 IAT 数组区域，对应于 cmdlg32.dll 库，与 INT 类似，由结构体指针组成，且以 NULL 结尾；

EAT（Export Address Table，导出地址表）

在 Windows 系统中，“库”是为了方便其它程序调用而集中包含相关函数的文件（DLL / SYS）；

创建 DLL 时，实际上创建了一组能让 EXE 或其它 DLL 调用的函数；

程序运行时， PE 装载器会根据 DLL 文件中输出的信息修正被执行文件的 IAT；

当一个 DLL 函数能够被 EXE 或其它 DLL 文件使用时，它就被“输出了（Exported）”；

输出信息被保存在输出表中，DLL 文件通过输出表向系统提供输出函数名、序号和入口地址等信息；

EAT 是一种核心机制，它使不同的应用程序可以调用库文件中提供的函数，也就是说，只有通过 EAT 才能准确获得从相应库中导出函数的起始地址；

IMAGE_EXPORT_DESCRIPTOR

与 IAT 一样，PE 文件内特定结构体（IMAGE_EXPORT_DESCRIPTOR）保存着导出信息，且 PE 文件中仅有一个用来说明库 EAT 的 IMAGE_EXPORT_DESCRIPTOR 结构体；

输出表的主要内容是一个表格，其中包括函数名称、输出序数等，序数是指 DLL 中某个函数的 16 位数字，在所指向的 DLL 中是独一无二的；
输出表是数据目录表的第 1 个成员，指向 IMAGE_EXPORT_DESCRIPTOR（简称 IED）结构；

IMAGE_EXPORT_DESCRIPTOR 结构体的重要成员：

字段Size注释
NameDWORD模块（DLL）的真实名称
NumberOfFunctions ⚠️DWORD实际 Export 函数的个数
NumberOfNames ⚠️DWORDExport 函数中具名函数的个数（ENT）
AddressOfFunctions ⚠️DWORDExport 函数地址数组（数组元素个数 = NumberOfFunction）
AddressOfNames ⚠️DWORD函数名称地址数组（数组元素个数 = NumberOfNames）
AddressOfNameOrdinals ⚠️DWORD序号地址数组（数组元素个数 = NumberOfNames）

ENT：输出函数名称表（Export Name Table）；

EAT：输出地址表（Export Address Table）；

  1. Name：指向一个 ASCII 字符串的 RVA，这个字符串是与输出函数相关联的 DLL 的名字；
  2. NumberOfFunctions： EAT 中的条目数量，0 表示没有代码或数据被输出；
  3. NumberOfNames：输出函数名称表（Export Name Table，ENT），NumberOfNames 的值总是小于或等于 NumberOfFunctions 的值；
  4. AddressOfFunctions：EAT 的 RVA，EAT 是一个 RVA 数组，数组中的每一个非零 RVA 都对应于一个被输出的序号；
  5. AddressOfNames：ENT 的 RVA，ENT 是一个指向 ASCII 字符串的 RVA 数组，每一个 ASCII 字符串对应于一个通过名字输出的序号；
  6. AddressOfNameOrdinals：输出序数表的 RVA，这个表是字（WORD）的数组，这个表将 ENT 中的数组索引映射到相应的输出地址表条目；

设计输出表是为了方便 PE 装载器工作；

模块必须保存所有输出函数的地址，供 PE 装载器查询；

模块将这些信息保存在 AddressOfFunctions 域指向的数组中，而数组元素的数量存放在 NumberOfFunctions 域中；

如果有些函数是通过名字引出的，这些名字的 RVA 值会存放在 AddressOfNames 域指向的数组中，数组元素的数量存放在 NumberOfNames 域中，以供 PE 装载器查询；

AddressOfNames 域指向的数组中仅包含函数名，并不包含函数的地址；

AddressOfNameOrdinals 域指向的数组中包含（AddressOfNames 数组中）函数名对应的（在 AddressOfFunctions 数组中的）索引，所以，序数表和名称表的元素数量相同；

PE 装载器会通过 AddressOfNameOrdinals 域指向的数组获取 AddressOfNames 域指向的数组中的函数名在 AddressOfFunctions 域指向的数组中对应的索引，从而获取函数地址；

以 KERNEL32.DLL 为例，梳理思路，强化学习

  1. 使用 WinHex 打开 KERNEL32.DLL，找到 IMAGE_EXPORT_DESCRIPTOR，位于 IMAGE_OPTIONAL_HEADER32.DataDirectory[0]；

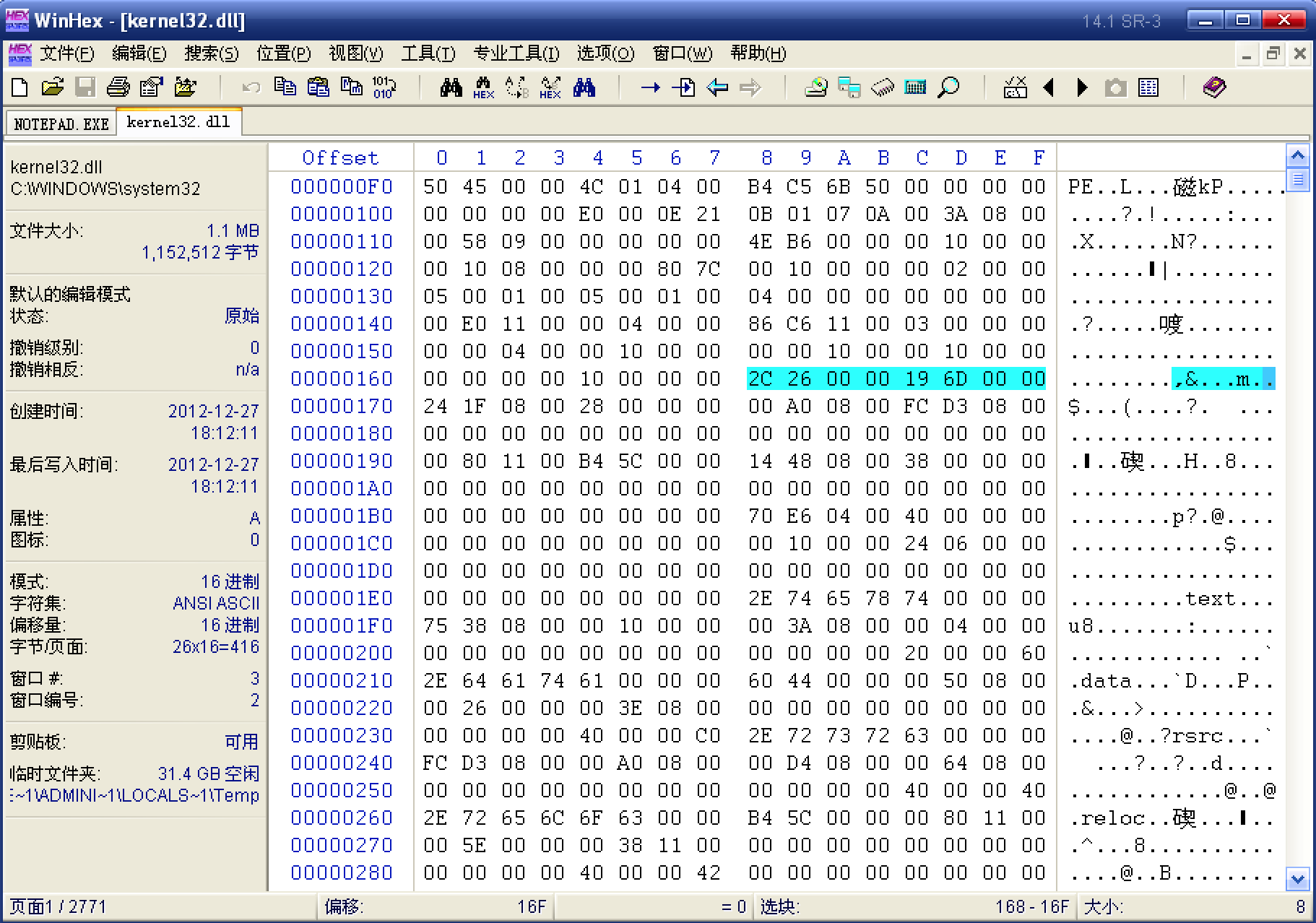

    IMAGE_EXPORT_DESCRIPTOR

    可以看到，IMAGE_EXPORT_DESCRIPTOR 的 RVA 为262C，则 RAW 为1A2C;

  2. 跳转到1A2C：

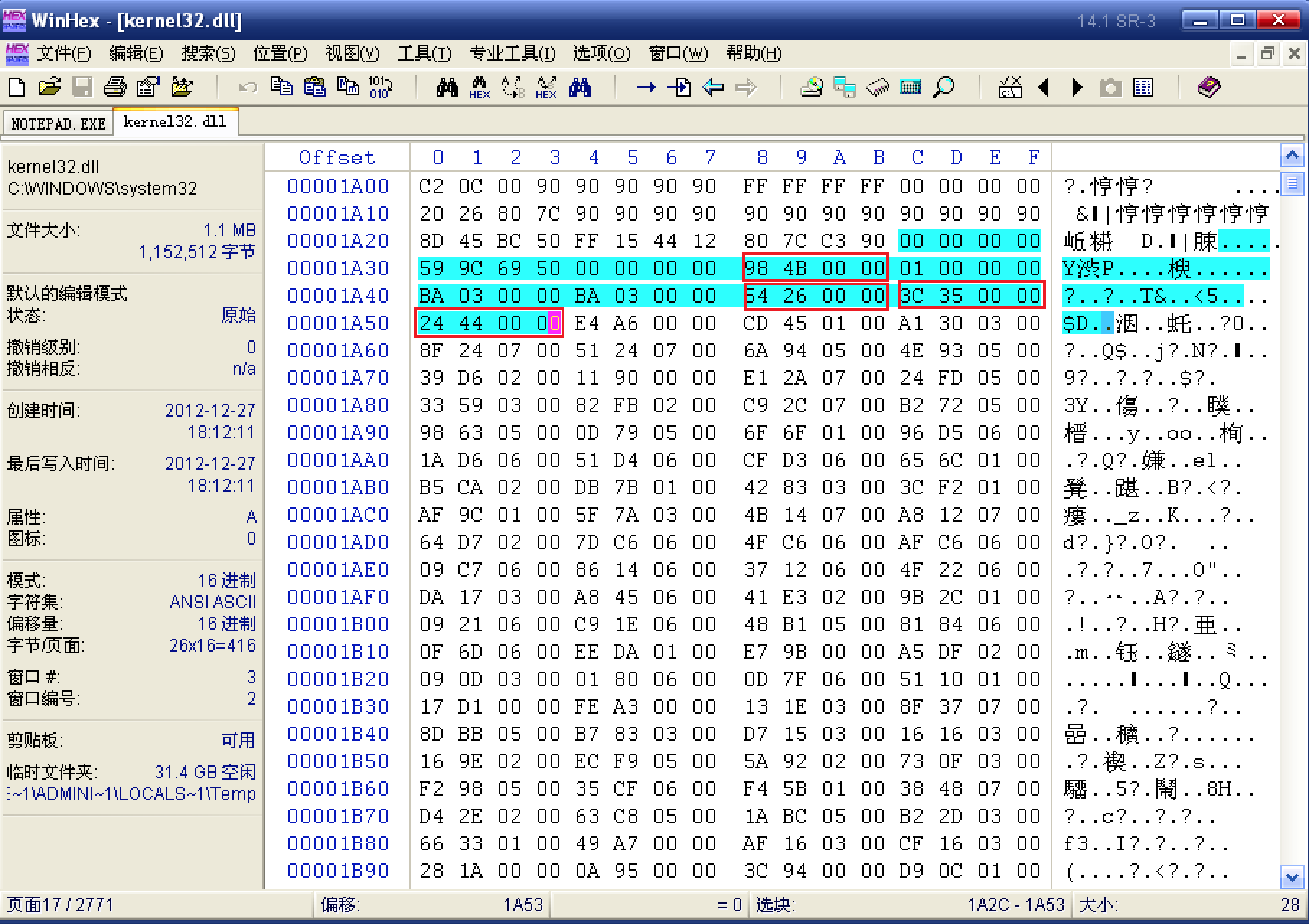

    `1A2C`

    选中部分为 IMAGE_EXPORT_DESCRIPTOR 所有成员，红色部分依次是 Name、AddressOfFunctions、AddressOfNames 以及 AddressOfNameOrdinals；

  3. 首先，查看 Name，RVA：4B98 -> RAW：3F98：

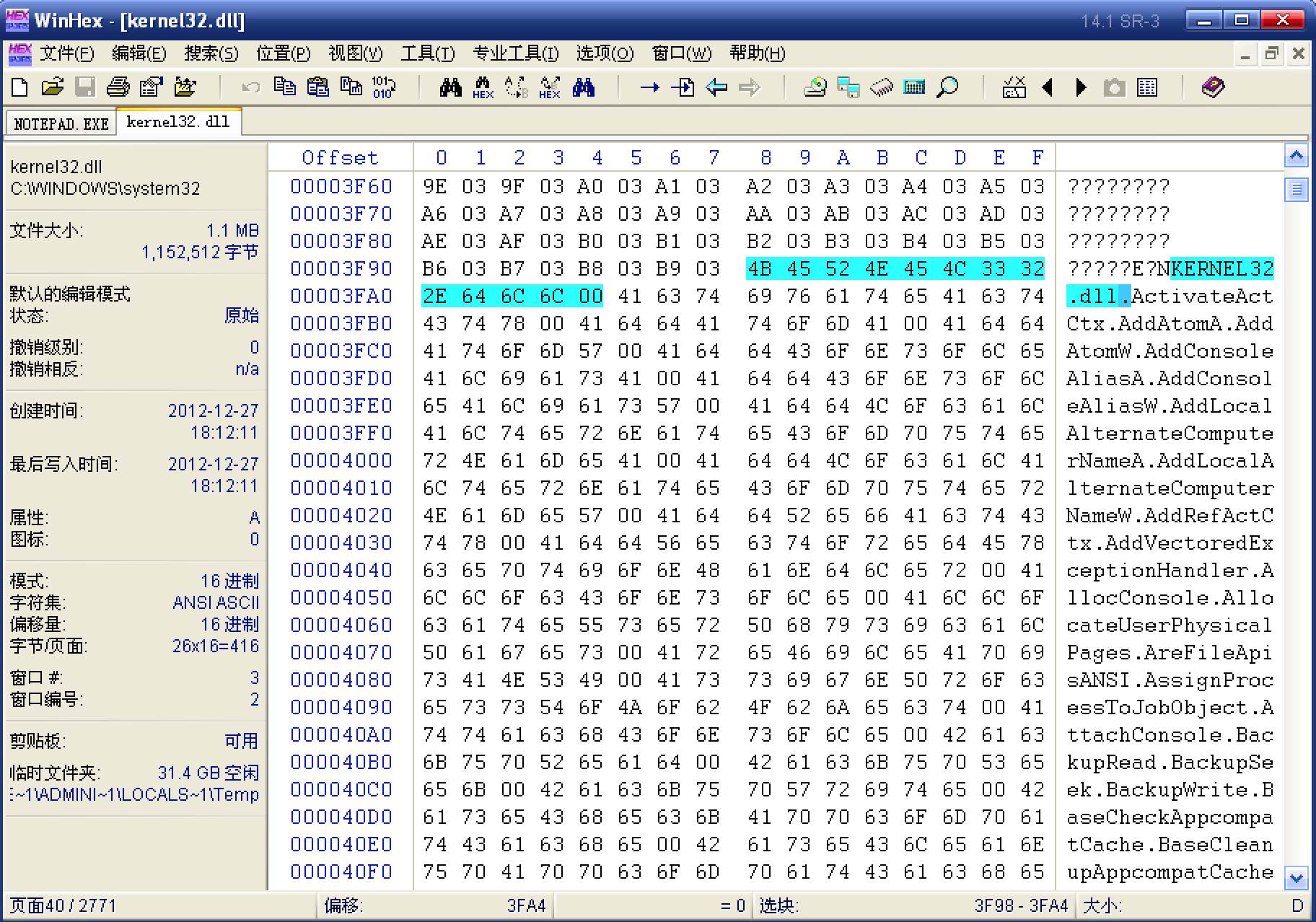

    3F98

    可以看到，库名称为KERNEL32.dll（以’\0’结尾）；

  4. 返回1A2C，然后查看 AddressOfFunctions，RVA：2654 -> RAW：1A54：

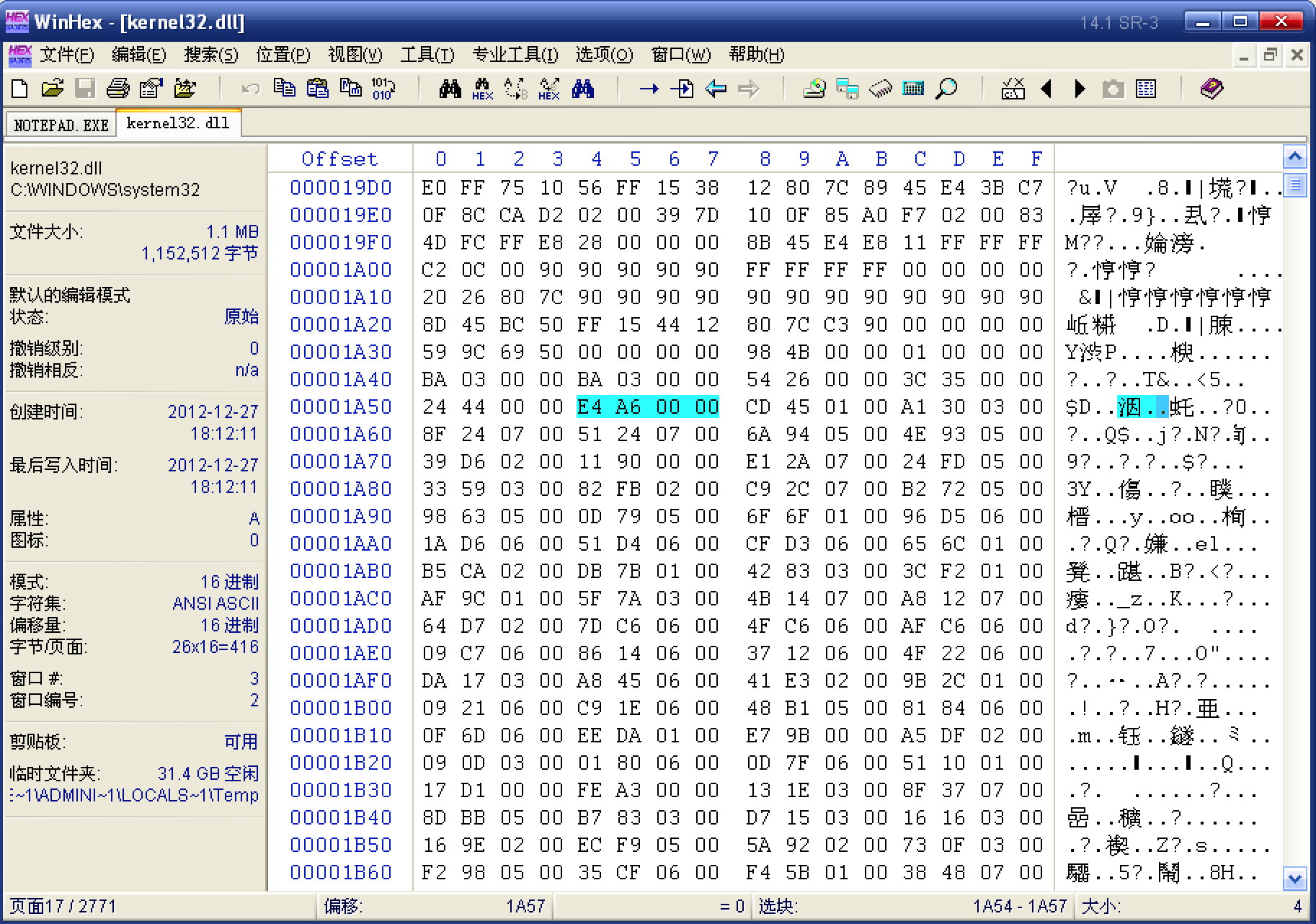

    1A54

    可以看到，第 1 个输出函数的 RAV 为：A6E4；

    ImageBase

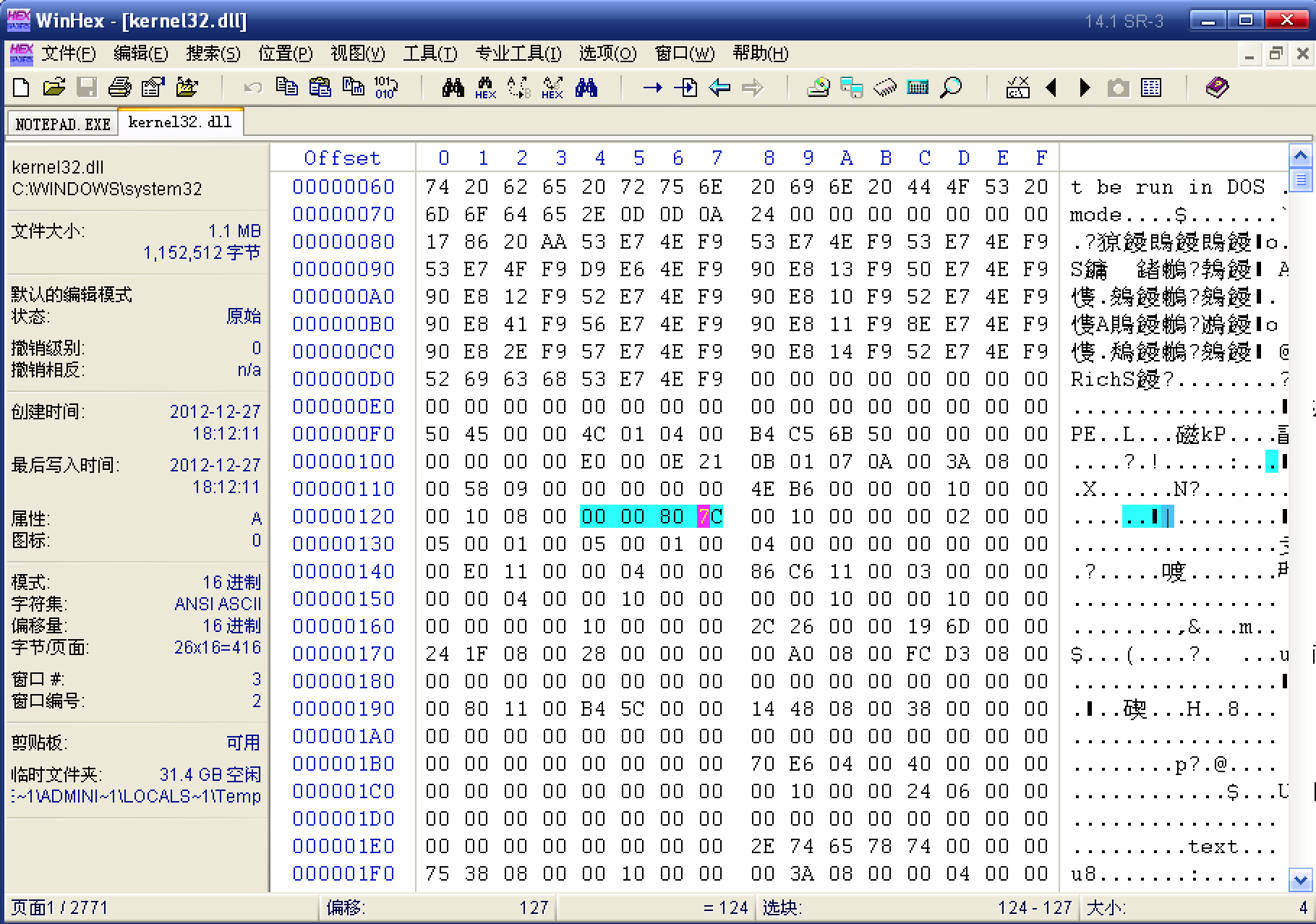

    KERNEL32.DLL 的 ImageBase 为：7C800000，故第 1 个输出函数的实际地址（VA）为：7C800000 + A6E4 = 7C80A6E4；

    使用OD打开 KERNEL32.DLL：

    使用`OD`打开 KERNEL32.DLL

    发现 7C80A6E4 对应的函数名为ActivateActCtx；

  5. 返回1A2C，接着查看 AddressOfNames，RVA：353C -> RAW：293C：

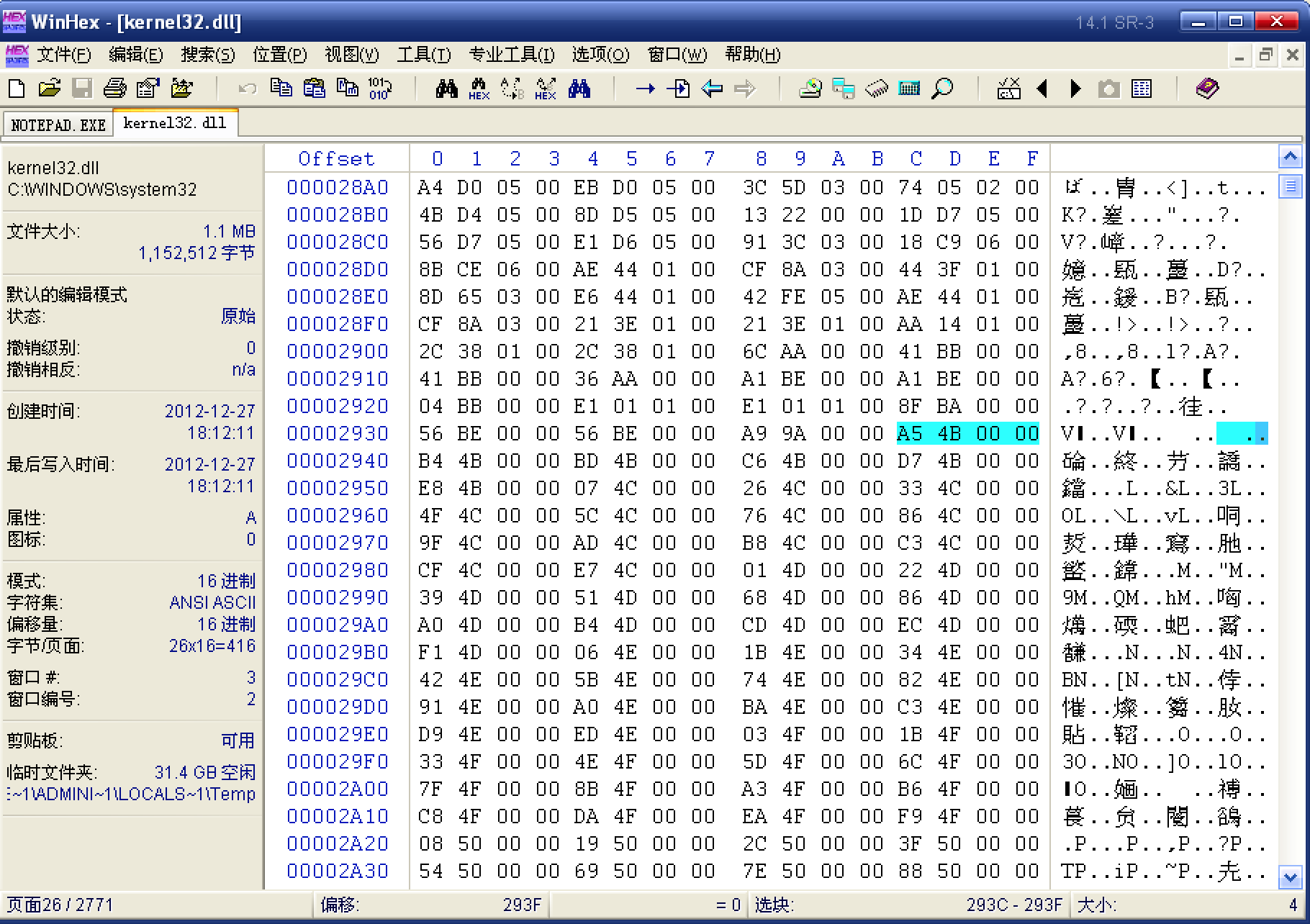

    293C

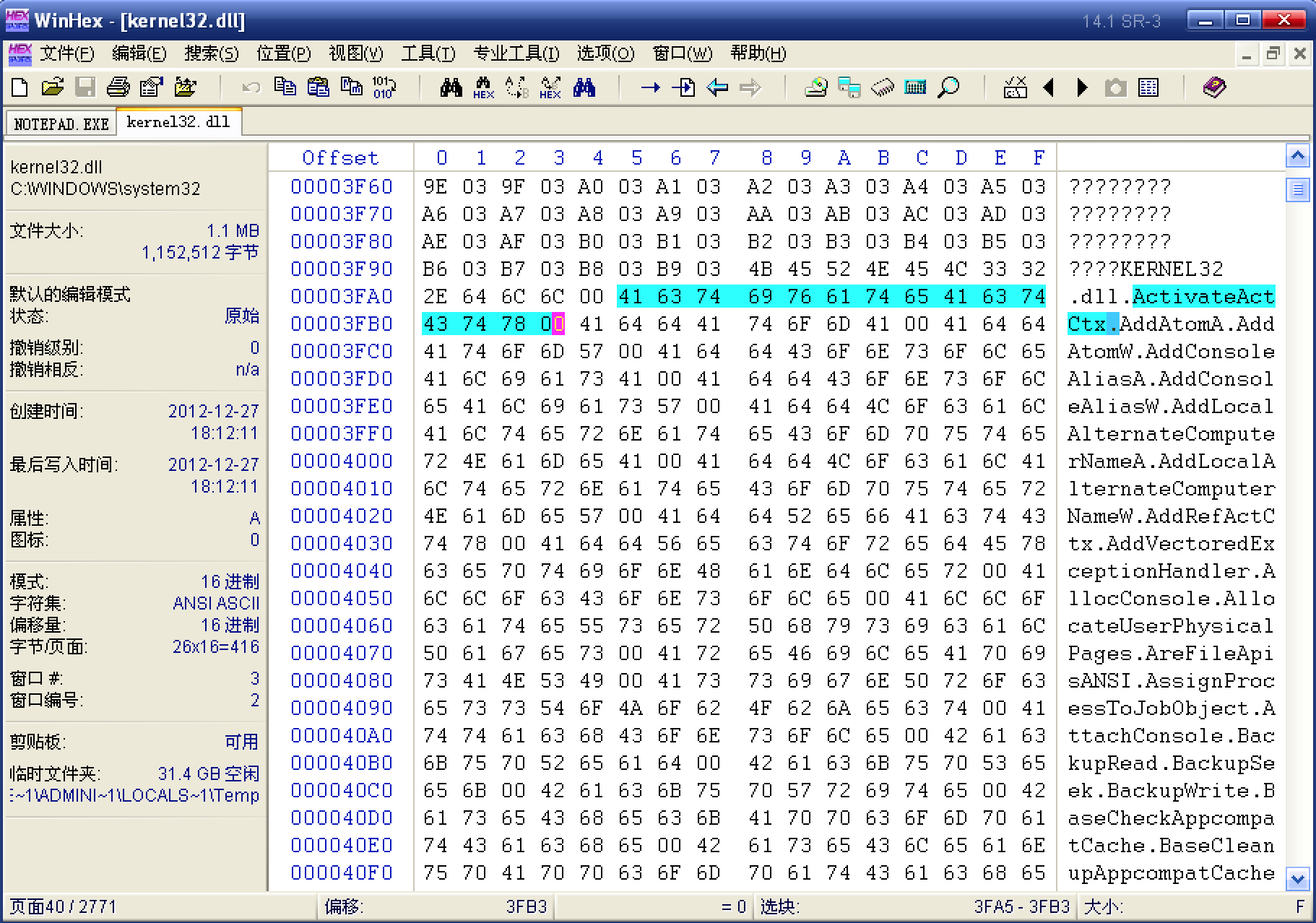

    指向函数名字符串的指针是：4BA5，则 RAW 为：3FA5：

    3FA5

    对应的函数名为ActivateActCtx，与查看 AddressOfFunctions 时获取的函数名一致；

  6. 返回1A2C，最后来看 AddressOfNameOrdinals，RVA：4424 -> RAW：3824：

    3824

    对应的索引值为 0，没问题；
