基址重定位

发表于 分类于 ， ， ，

使用工具

  • OllyDbg 1.10原版，简称OD；
  • OD 汉化和插件均来自互联网；
  • PE 查看工具为LoadPE，来自互联网；
  • WinHex来自互联网；
  • 文中特殊数字均是HEX，为了书写方便采用DEC；

基址重定位的概念

基址重定位是指 PE 文件无法加载到 ImageBase 所指的位置，而是被加载到其它地址时所发生的一系列的处理行为；

当链接器生成 PE 文件时，会假设这个文件在执行时会被装载到默认的基地址处，即 ImageBase 所指的地址处；

如果载入时将 ImageBase 默认的值作为基地址写入，则不需要重定位；

如果载入时 PE 文件被装载到虚拟内存的另一个地址中，此时，链接器登记的地址就是错误的，这时就需要用重定位表来调整；

在 PE 文件中，重地位表往往单独作为一块，用.reloc表示；

对 EXE 文件来说，每个文件总是使用独立的虚拟地址空间，且创建好线程后，EXE 文件会首先加载到内存，所以 EXE 总是能够按照基址载入，这意味着 EXE 文件无需考虑重定位的问题（不需要重定位信息）；

对 DLL 文件来说，因为多个 DLL 文件使用宿主 EXE 文件的地址空间，不能保证载入地址没有被其它 DLL 使用，所以 DLL 文件中必须包含重定位信息；

但是，Windows Vista 之后的版本引入了 ASLR 安全机制，每次运行 EXE 文件都会被加载到随机地址，这样大大增强了系统安全性；

ASLR 机制也适用于 DLL/SYS 文件，对于各 OS 的主要系统 DLL，根据不同版本会分别赋予不同的 ImageBase 地址；

ASLR

ASLR（Address Space Layout Randomization，地址空间布局随机化）是一种针对缓冲区溢出的安全保护技术，微软从 Windows Vista 开始采用该技术；

在以前的 OS 中，根据 OS 版本的不同，特定 DLL 总是会加载到固定地址，所以大部分安全漏洞（一般为内存缓冲区溢出）只出现在特定 OS、特定模块、特定版本中，漏洞利用代码（exploit code）会在特定内存地址中以硬编码形式编入，因此，微软采用 ASLR 技术来增加恶意用户编写漏洞利用代码的难度，从而降低利用 OS 安全漏洞破坏系统的风险；

借助 ASLR 技术，PE 文件每次加载到内存中的起始地址都会随机变化，并且每次运行程序时相应进程的栈以及堆的起始地址也会随机变化，也就是说，每次 EXE 文件运行时加载到进程内存的实际地址都不同，最初加载 DLL 文件时装载到内存中的实际地址也是不同的；

但是，并不是所有可执行文件都会自动应用 ASLR 技术，要应用 ASLR 技术，必须满足两个条件：

  • OS 的内核版本必须为 6 以上，即系统版本不低于 Windows Vista（Kernel Version 6）；
  • 使用的编程工具要支持 /DYNAMICBASE 选项；

应用 ASLR 技术的 PE 文件会增加 1 个名为.reloc的节区，它是编译时由编译器生成并保留在可执行文件中的，PE 文件被加载到内存时，该节区被用作重定位的参考，它不是 EXE 文件运行时的必须部分，可以从 PE 文件中删除，但是，由于 DLL 文件总是需要重定位，所以在 DLL 文件中不可将其删除；

应用 ASLR 技术的 PE 文件，其 IMAGE_FILE_HEADER（映像文件头）结构中的 Characteristics 字段将缺少 IMAGE_FILE_RELOCS_STRIPPED 标志（特征值为：0001），但 NumberOfSections 字段会增加 1；

应用 ASLR 技术的 PE 文件，其 IMAGE_OPTIONAL_HEADER（可选映像头）结构中的 DllCharacteristics 字段会设置 IMAGE_DLLCHARACTERISTICS_DYNAMIC_BASE（特征值为：0040）标志；

若要删除 ASLR 功能，只需将 DllCharacteristics 字段设置的 IMAGE_DLLCHARACTERISTICS_DYNAMIC_BASE（特征值为：0040）标志置 0 即可；

基址重定位的处理

PE 格式不参考外部 DLL 或模块中的其它区块，而是把文件中所有可能需要修正的地址放在一个数组中；

如果 PE 文件不在首选的地址载入，那么文件中的每个定位都需要被修正；

对加载器来说，它不需要知道关于地址使用的任何细节，只要知道有一系列的数据需要以某种一致的方式来修正就可以了；

基址重定位表

基址重定位表（Base Relocation Table）位于一个.reloc区块内，基址重定位表地址位于 PE 头的 DataDirectory 数组的第 6 个元素（索引为 5），即 IMAGE_DIRECTORY_ENTRY_BASERELOC(IMAGE_NT_HEADERS/IMAGE_OPTIONAL_HEADER/IMAGE_DATA_DIRECTORY[5])条目；

基址重定位数据采用类似按页分割的方法组织，是由许多重定位块串接而成的；

每个块存放 4KB（1000）的重定位信息，每个重定位数据块的大小必须以 DWORD（4 字节）对齐；

基址重定位表是 IMAGE_BASE_RELOCATION 结构体数组；

IMAGE_BASE_RELOCATION 结构如下：

1
2
3
4
5
IMAGE_BASE_RELOCATION STRUCT
    VirtualAddress      DWORD   ?   ;重定位数据的开始 RVA 地址
    SizeOfBlock         DWORD   ?   ;重定位数据块的尺寸
    TypeOffset          WORD    ?   ;重定位项数组
IMAGE_BASE_RELOCATION ENDS
  • VirtualAddress：双字，这组重定位数据的起始 RVA 地址，各重定位项的地址加上这个值才是该重定位项的完整 RVA 地址；
  • SizeOfBlock：双字，当前重定位结构的大小，因为 VirtualAddress 和 SizeOfBlock 都是固定的 4 字节，所以这个值减去 8（字节）就是 TypeOffset 数组的大小；
  • TypeOffset：重定位项数组，数组每项大小为 2 字节，共 16 位，分为高 4 位和低 12 位；
    高 4 位代表重定位类型，低 12 位是重定位地址，它与 VirtualAddress 相加就是指向 PE 映像中需要修改的地址数据的指针；

常见的重定位类型：

类型winnt.h 中的预定义值含义
0IMAGE_REL_BASED_ABSOLUTE没有具体含义，只是为了让每个段 4 字节对齐
3IMAGE_REL_BASED_HIGHLOW重定位指向的整个地址都需要修正，实际上大部分情况下都是这样的
10（A）IMAGE_REL_BASED_DIR64出现在 64 位 PE 文件中，对指向的整个地址进行修正

在一组重定位结束的地方会出现类型是 IMAGE_REL_BASED_ABSOLUTE 的重定位，这些重定位什么都不做，只是用于填充，以便下一个 IMAGE_BASE_RELOCATION 结构按 4 字节分界线对齐；
对于 PE 文件来说，所有的基址重定位类型都是 IMAGE_REL_BASED_HIGHLOW；
对于 64 位的 PE+ 文件来说，重定位类型似乎总是 IMAGE_REL_BASED_DIR64；
尽管 64 位的 PE+ 文件页大小是 8KB，但基址重定位仍是 4KB 的块；

删除.reloc节区

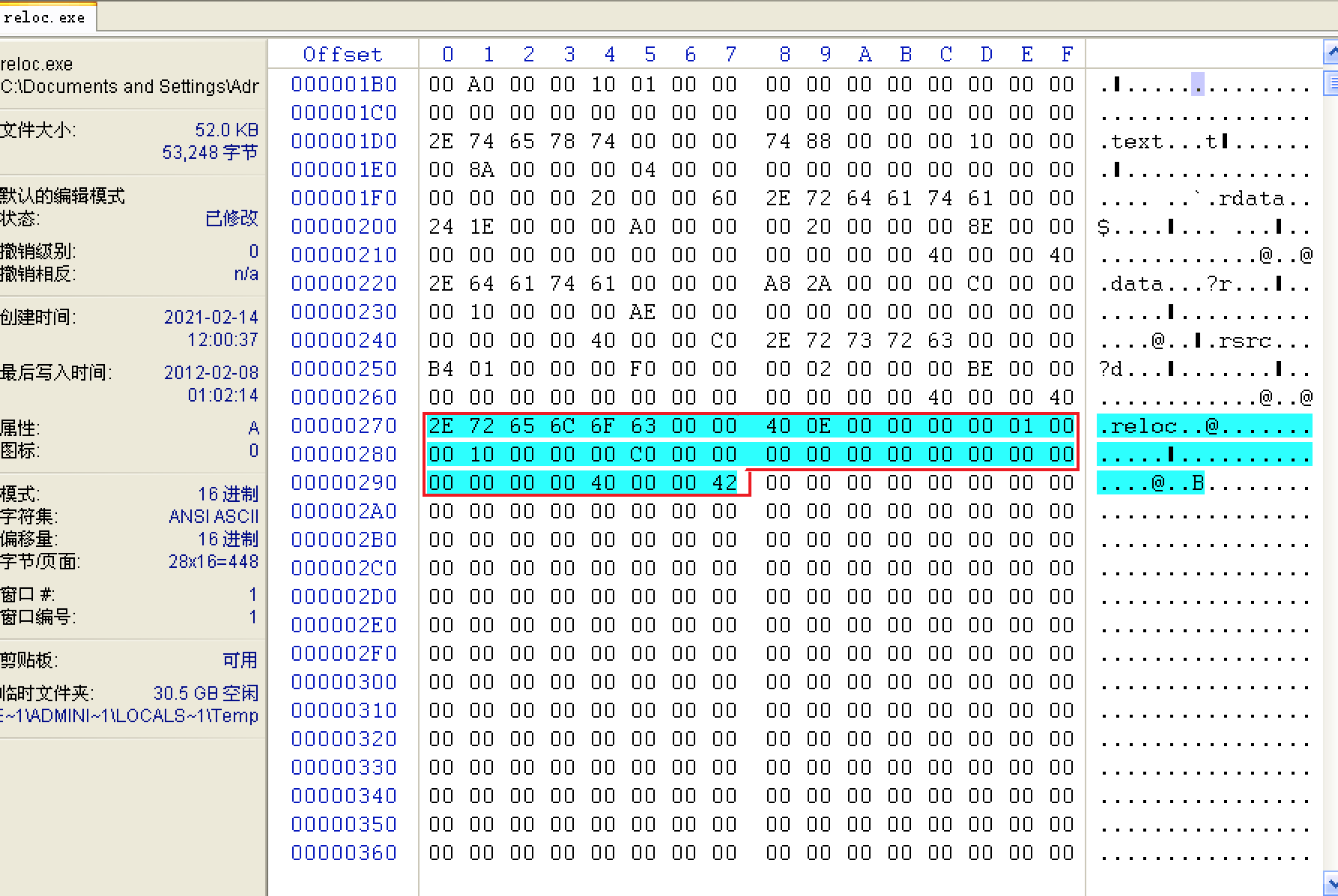

  1. 使用 WinHex 打开程序，定位到节区头：

    WinHex

    节区头从文件偏移 270 处开始，到 297 处结束，节区大小为 1000，磁盘偏移为 C000；

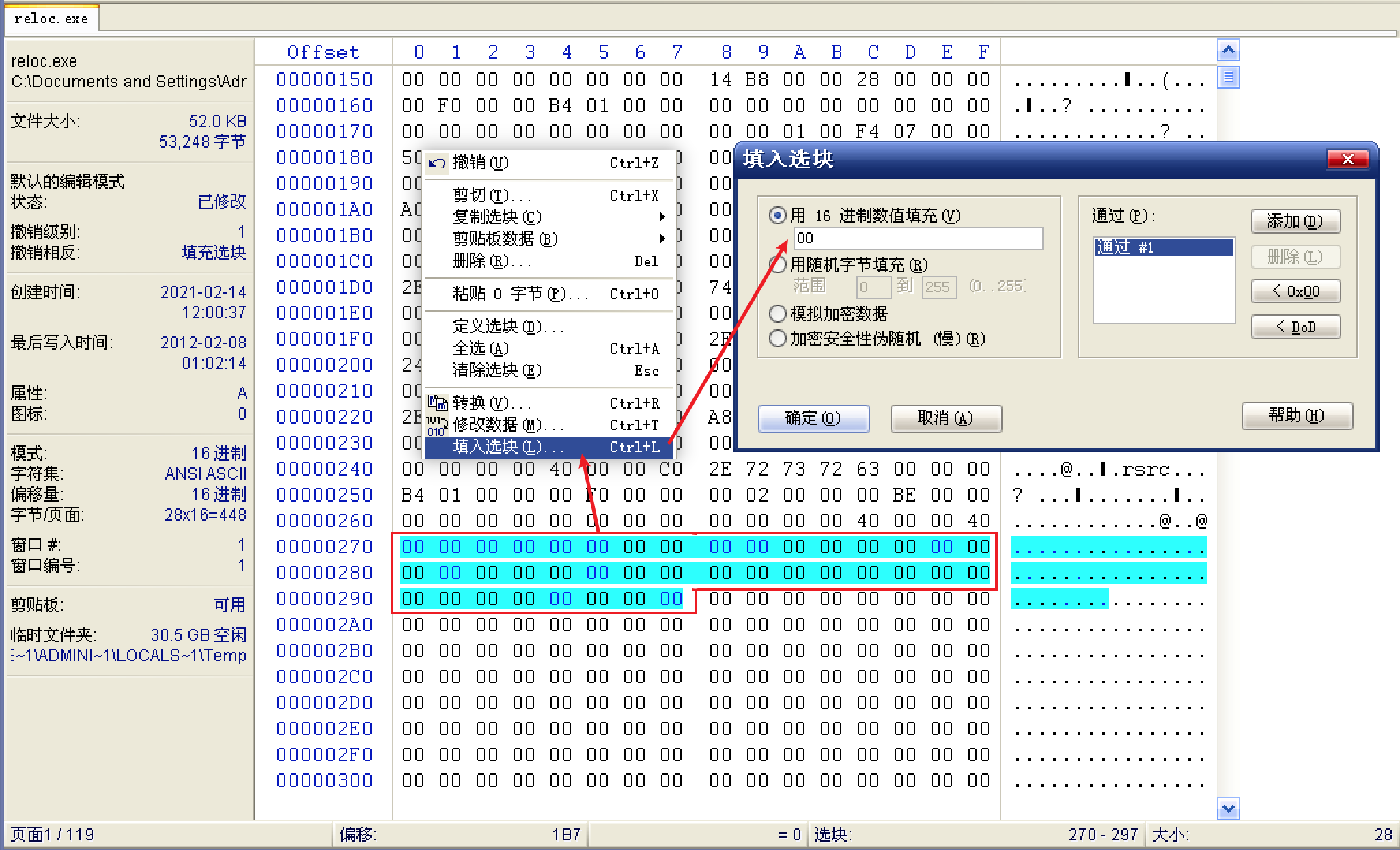

    用 00 填充

    选中节区头的全部数据，用 00 覆盖填充；

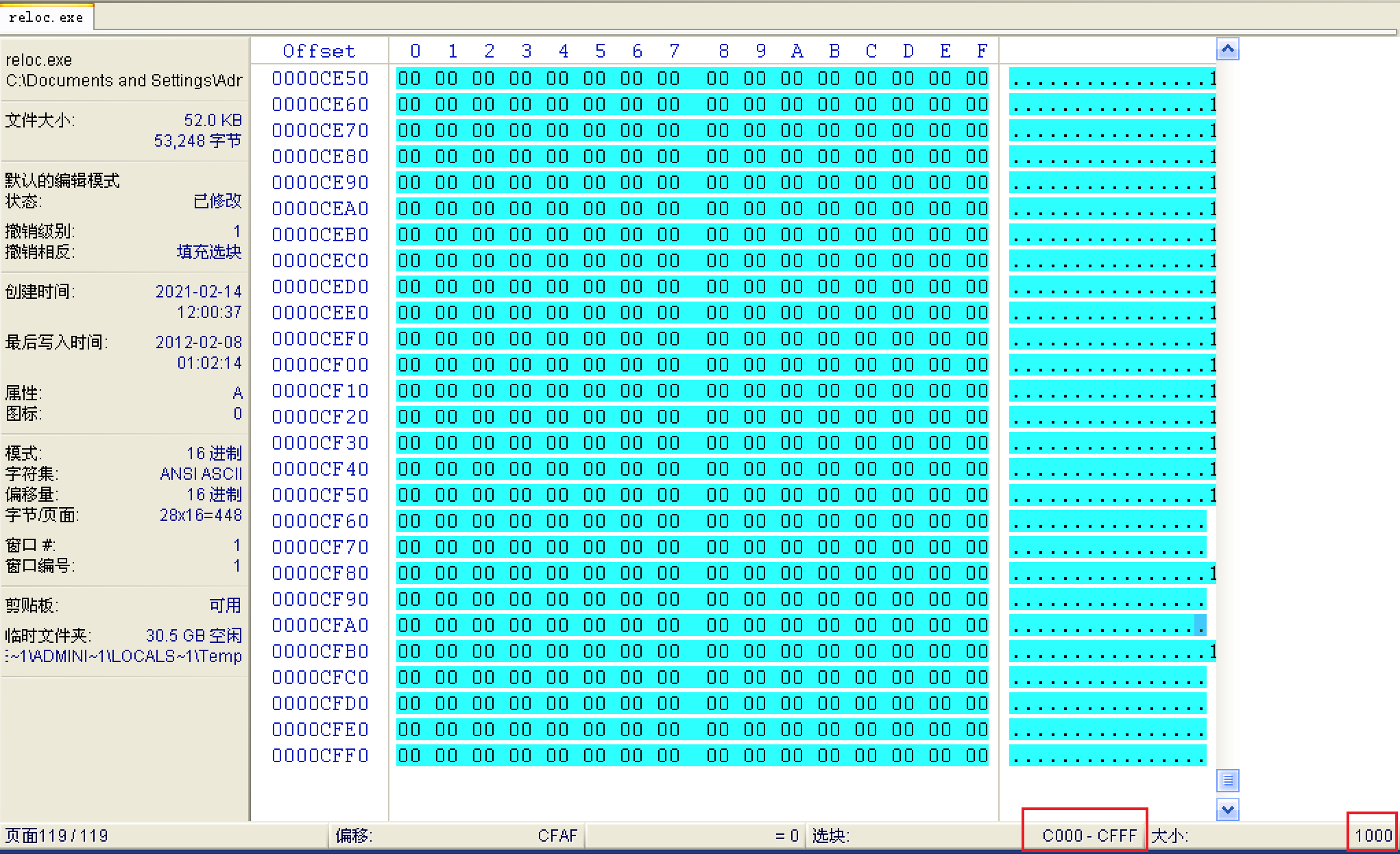

  2. 在 WinHex 中定位到节区起始偏移 C000，然后选中节区所有数据：

    选中节区所有数据

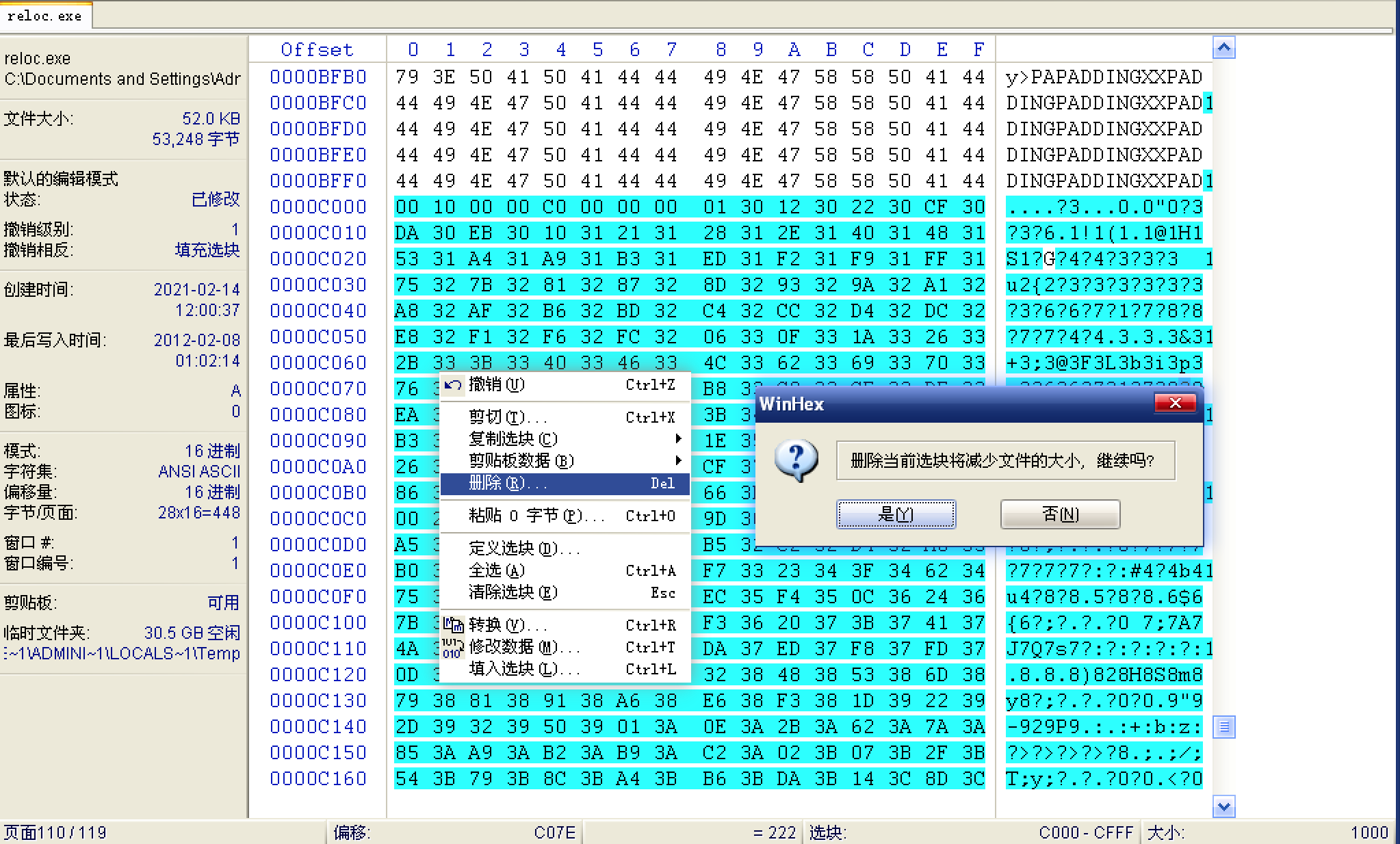

    删除.reloc节区：

    删除`.reloc`节区

    这样.reloc节区就被物理删除了，同时 PE 文件的体积也会变小；

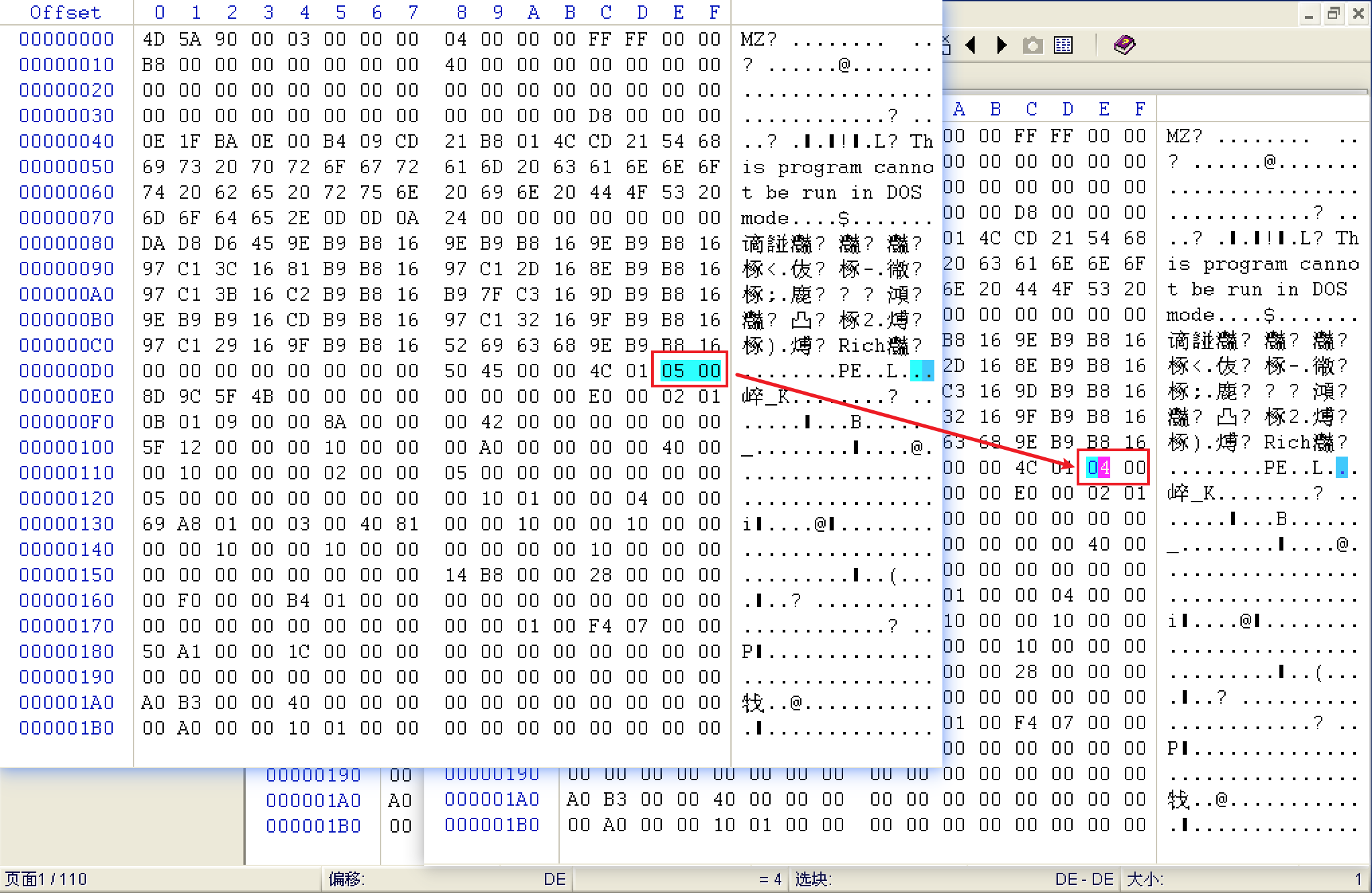

  3. 由于删除了一个节区， IMAGE_FILE_HEADER 结构中表示节区数目的 NumberOfSections 字段就需要修正：

    NumberOfSections

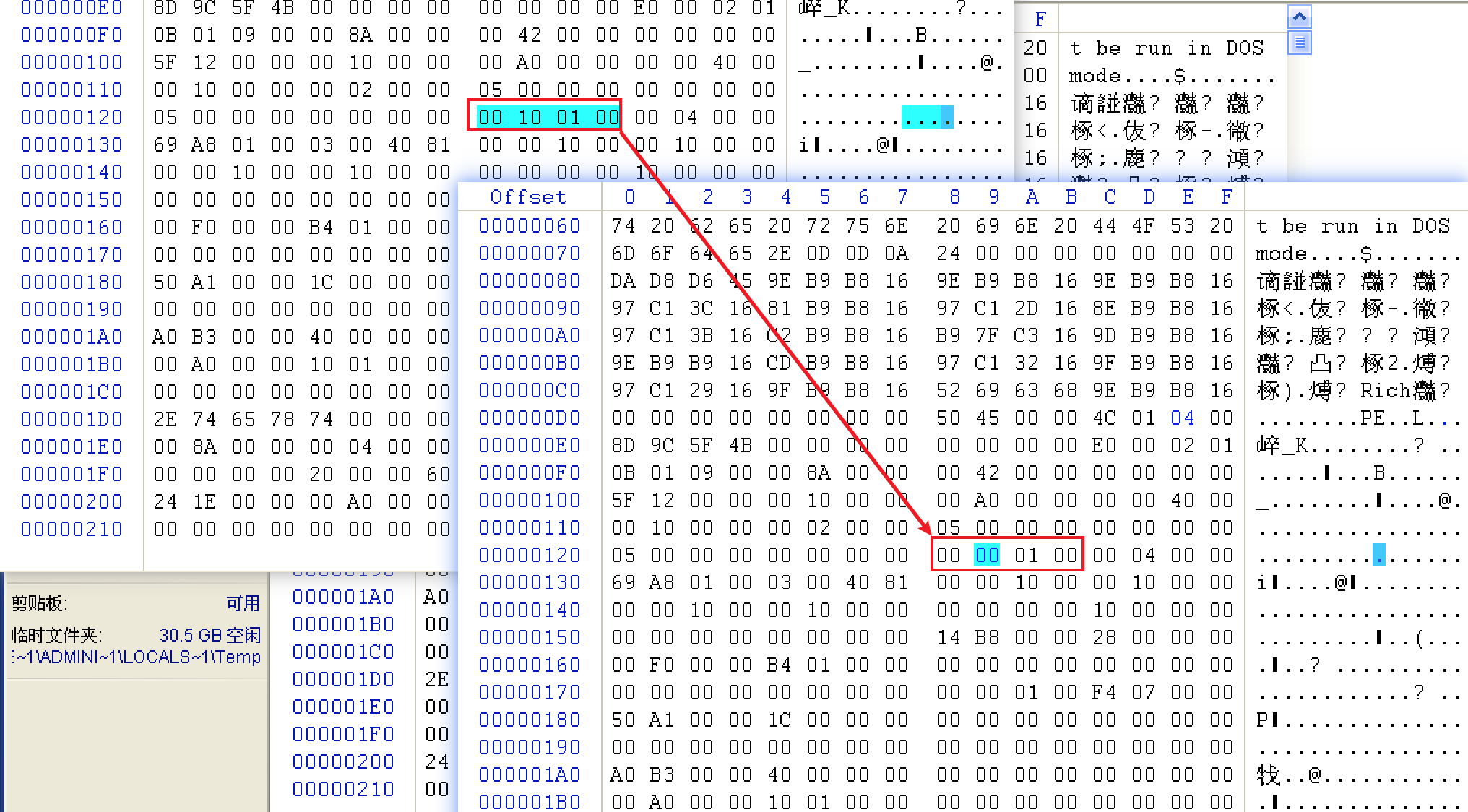

  4. 删除.reloc节区后，整个映像体积随之减少了相应的大小，IMAGE_OPTIONAL_HEADER 结构中的 SizeOfImage 字段同样需要修正：

    SizeOfImage

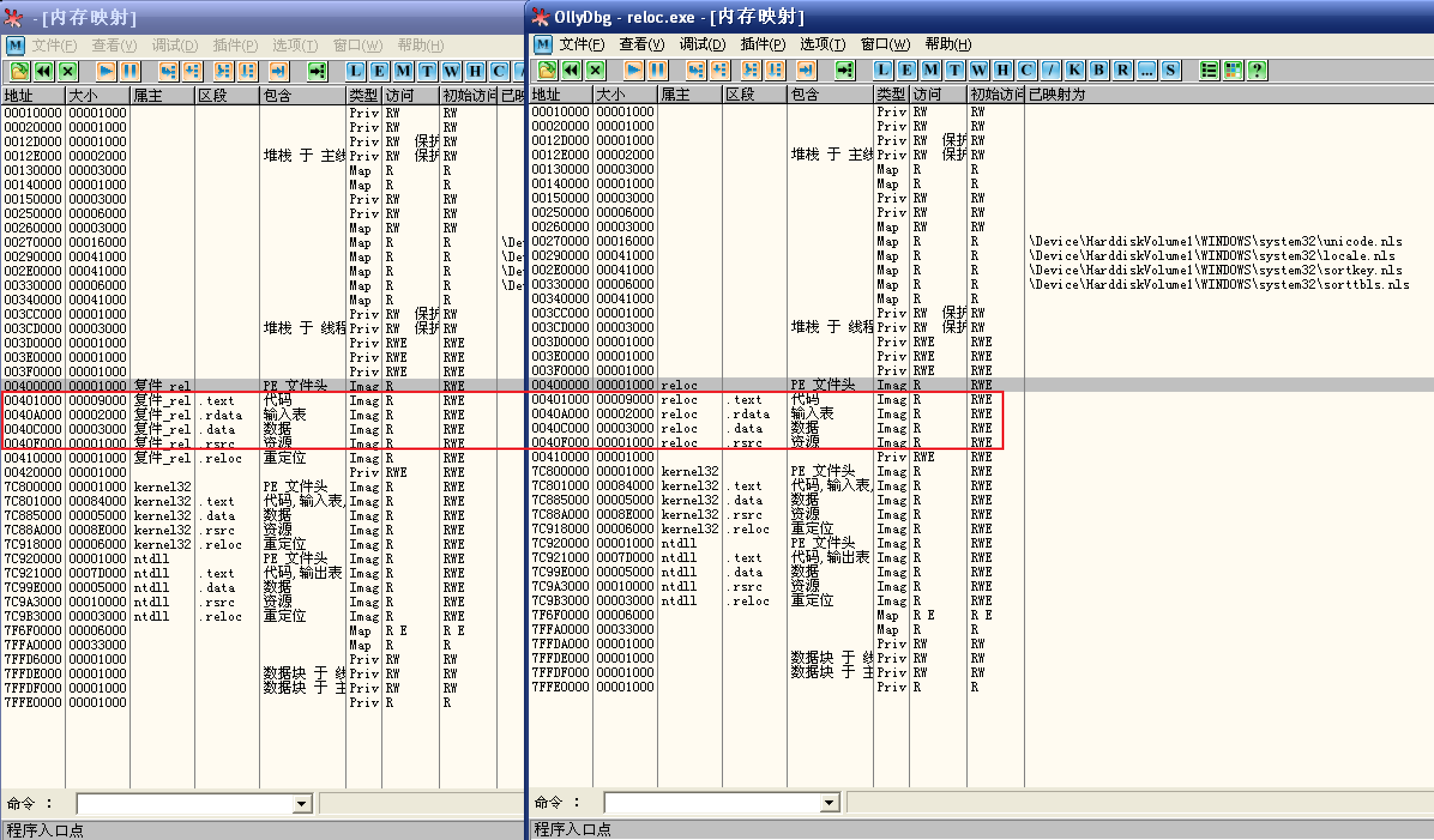

  5. 保存所有修改后，将程序导入 OD，观察内存映射窗口：

    内存映射窗口

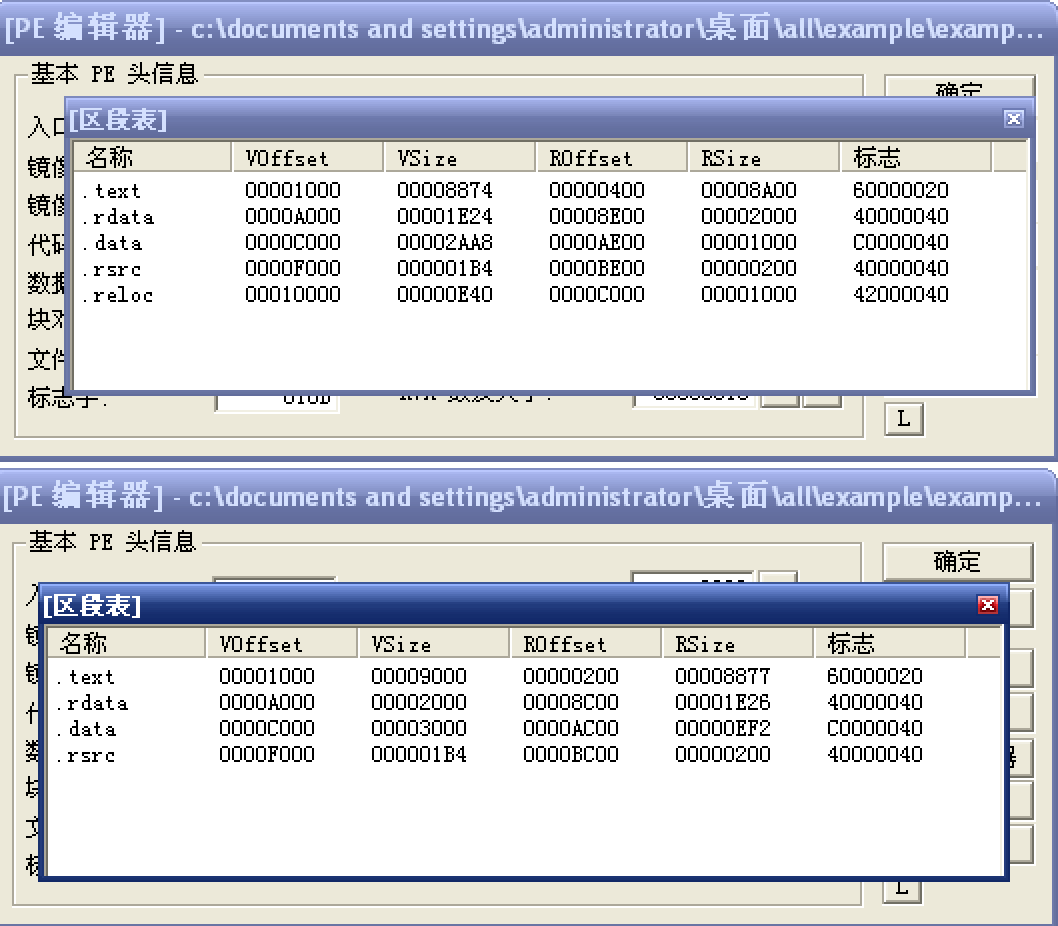

    同时，使用 LoadPE 查看程序的区段信息：

    LoadPE

    .reloc区段已经被剔除了；
